マイグレーションの元素分析やAg発生源特定のための元素分析を実施した事例！

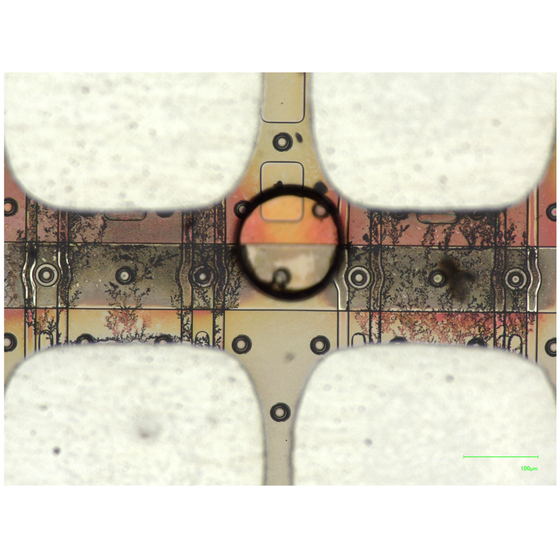

LED照明を開発されているお客様より、不点灯の原因調査依頼があり、 解析を実施した事例をご紹介いたします。 直列に並んだ5個のLEDから不具合を起こしているLEDを電気的に特定し 解析。基板側から層ごとに平面研磨を行い確認したところ、 LED基板裏にマイグレーションが確認されました。 さらに良品のLEDにて構造確認のため機械研磨により断面を作成し、 元素分析を行ったところ、パッケージリードの周囲からAgが検出。 恐らくリードめっきに使われているAgがマイグレーションの発生源と 考えられます。 【事例概要】 ■原因 ・LED基板裏にマイグレーションを確認 ・電極間にマイグレーションによるデンドライドが発生しショート ■結果 ・現在はAgが使われていないLEDを採用しマイグレーションの発生なし ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
