丸物部品のアリ溝加工に対応

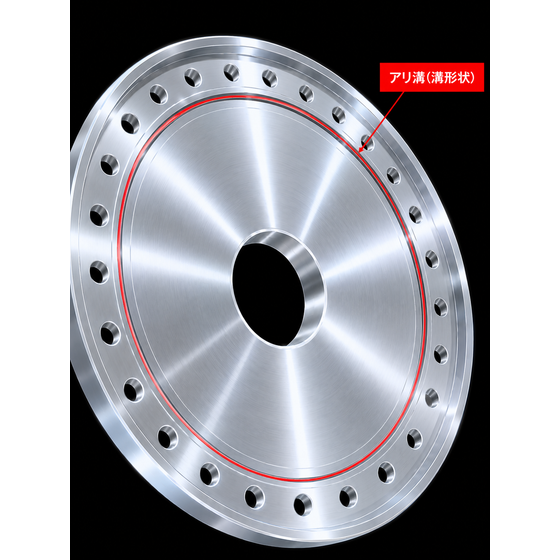

円盤形状の金属加工部品に対し、内径側のアリ溝形状を加工した事例です。 上幅が狭く、下幅が広いアリ溝形状は、工具選定や加工姿勢、寸法管理が重要となる加工です。 アリ溝部にはゴムパッキンなどを入れ、他の部品との密着性を高める用途に使われます。 また外周部には多数の等間隔穴が配置されており 丸物加工・穴加工・溝加工を組み合わせた部品製作の参考例としてご覧いただけます。 装置部品、治具部品、位置決め機構などへの活用が想定されます。
この製品へのお問い合わせ
基本情報
カテゴリ：金属加工部品／切削加工部品／丸物加工部品 材質 ：アルミ材 加工内容：丸物加工、内径加工、アリ溝加工、円周上の多数穴加工 備考 ：アリ溝は上幅より下幅が広い形状で、断面形状・深さ・角度管理が重要です 溝にゴムパッキンなどを入れる用途のためバリなどが残らないよう注意も必要です
価格情報
価格：都度見積（形状・肉厚・面粗度/公差要求・数量で変動）。 図面と要求値をご提示ください。
納期
用途／実績例
装置内部の回転部・固定部に使用するフランジ
