使用温度上限 従来品105℃から150℃への大幅上昇により、車載や産業機器用途をはじめとする高温環境での使用に対応。

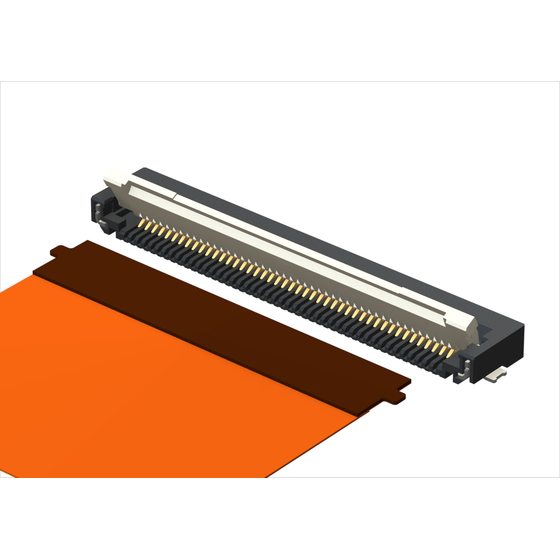

FPCコネクタ「HF601」シリーズの新製品として、新たに最大150℃環境で使用可能なFPCコネクタを開発いたしました。 本製品は高温環境対応への市場ニーズが増大している車載向け用途や、半導体製造装置・検査装置をはじめとする産業機器に最適なFPCコネクタとなります。 近年、車載市場ではEVの普及、ECU統合化のトレンド等により、高温環境下での使用に最適なコネクタ製品の採用ニーズが高まっています。このような市場ニーズに対応する為、弊社製品である高耐熱FPC（YFLEX）との組み合わせにより、最大150℃の高温環境で使用可能なFPCコネクタを開発いたしました。本開発品は従来品（105℃対応）と比較し、大幅な使用温度範囲の上昇を実現しており車載・産業機器用途への使用に好適なソリューションとなります。 ◆特長 ・良好なクリック感による優れた操作性 ・振動や衝撃を考慮した強固なケーブル保持力 ・実装：ライトアングル、バーティカル ・ロック：フリップタイプ（回転ZIF） ・対応FPC:0.3mm厚 FPC（耳付/耳なし両タイプが嵌合可能。耳形状は図面による） ・自動実装対応 ・RoHS/REACH
この製品へのお問い合わせ
基本情報
◆仕様 ・挿抜回数：20回 ・使用温度範囲：-40℃~150℃（※FPCは当社高耐熱FPCを使用した場合） ・ピッチ：0.5mm ・梱包：テープ＆リール ・定格電流：0.5A ・定格電圧：AC 50V ・耐電圧：AC 500V（1分間） ・絶縁抵抗：500MΩ以上 ・接触抵抗：変化量50ｍΩ以下
価格帯
納期
※ご相談ください
用途／実績例
高温対応が必要となる車載アプリケーション、半導体製造装置をはじめとする産業機器など
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| HF601-xx-06 | 150℃高温対応 FPCコネクタ ライトアングルタイプ |
| HF601-xx-16 | 150℃高温対応 FPCコネクタ バーティカルタイプ |
