ハイサイドドライバとローサイドドライバ間の伝搬遅延は50ns(最大)に整合！

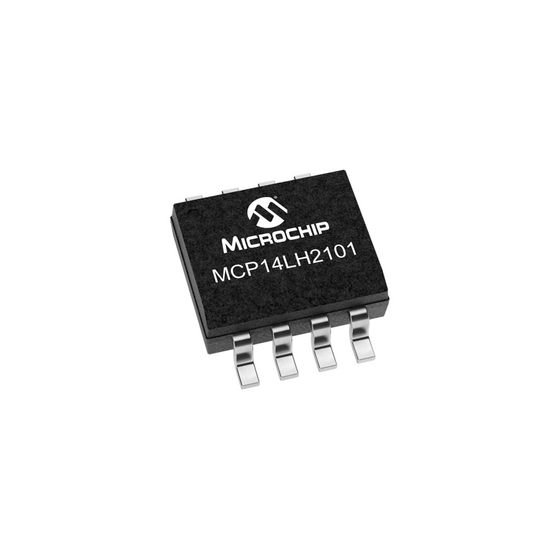

『MCP14LH2101』は、ブートストラップ動作で600Vに切り替えることができる ハイサイド/ローサイドゲートドライバです。 ハイサイドドライバとローサイドドライバ間の伝搬遅延は50ns(最大)に 整合しているため、高周波スイッチングが可能です。 ロジック入力は、標準TTLおよびCMOSレベル(最低3.3V)と互換性があり、 制御デバイスとのインターフェイスが容易です。 【特長】 ■最大600Vのブーストトラップ動作に対応したフローティング ■ハイサイド/ローサイド構成で2つのNチャンネルMOSFETまたはIGBTを駆動 ■ロジック入力：CMOSおよびTTL互換(最低3.3V) ■VCCの低電圧ロックアウト(UVLO) ■拡張温度範囲：－40℃～＋125℃ ※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【アプリケーション】 ■ステッピングモーター ■DC-DCコンバータ ■産業用インバータ ■コンプレッサー ■ClassDパワーアンプ ※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。
