車体部品の取付位置・溶接位置を実寸投影。組立ミスと手戻りを低減し、品質を安定化。デモンストレーションも可能！
【ZLPシリーズとは】 2D・3D CAD図面に基づく輪郭線や位置情報を、車体部品や治具へ実寸大で直接投影するレーザープロジェクターです。 部品の取付位置や溶接位置、作業手順を表示し、組立・溶接作業を非接触で支援します。 【主な用途】 ●車体やフレームの組立・溶接 ●内装部品・ワイヤーハーネスの取付 ●RV車やキャラバンの切断・組立 【導入効果】 ●位置決めや取付確認を効率化 ●組立・溶接ミスや手戻りを低減 ●作業品質のばらつきを抑え、生産時間を短縮 【機種選定・デモ】 用途や設置条件に応じて、ZLP1、ZLP2、ZLP2-HighPowerから適したモデルをご提案します。 デモンストレーションも可能ですので、お気軽にご相談ください。
この製品へのお問い合わせ
関連動画
基本情報
●2D・3D図面を実寸通りにレーザー投影 ●精度 ±0.1mm/m（投影距離1mにつき±0.1mmの精度） ●投影範囲最大10m×10m、投影距離最長20m、複数台を連携して大型ワークにも対応 ●視認性に優れた高出力/高輝度グリーンレーザー ●フットスイッチ・リモコン・バーコードリーダー等と連携可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【自動車産業での用途例】 ●車体・フレーム組立：部品輪郭や取付位置を投影し、位置合わせを支援 ●溶接工程：3Dフレームや構造部品へ仮付け位置・溶接位置を投影 ●内装・配線組付け：内装部品、ワイヤーハーネス、装飾部品の取付位置を表示 ●RV車・キャラバン製造：切断線や組立位置を投影し、作業をガイド 組立・溶接ミスの低減、生産時間の短縮、品質向上を支援します。
詳細情報
-
【RV車の製造】 キャラバン製造の切断・組立工程を効率化。作業ミスを減らしながら、安定した品質を実現します。
-
【溶接位置を可視化】 1,500箇所以上ある溶接位置をレーザーで投影し、漏れなくチェック。作業を大幅に簡素化します。
-
【溶接】 部品の仮付け時に正確な位置を投影し、溶接作業を効率化。複雑な3Dフレームでも、高品質に仕上がります。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| ZLP1 | コンパクト・簡単操作・高コストパフォーマンス |

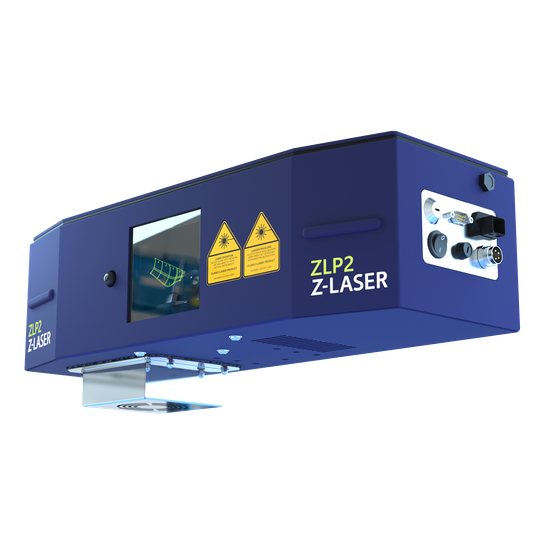

| ZLP2 | ハイパフォーマンス・ファイバーカップルレーザー光源 |
| ZLP2-HighPower | 最高水準の視認性を発揮する高出力レーザープロジェクター |
