高速化、高トルク化、低発熱化を実現！高速回転時でも効率よくトルクを 発生させ、モータの連続運転領域を大幅に拡張！

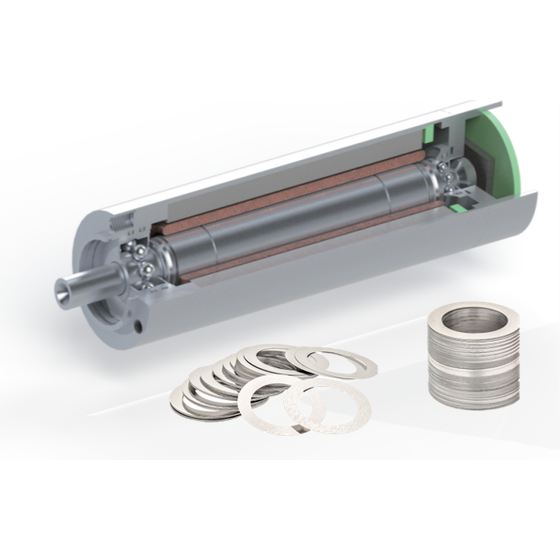

独自の箔帯プレス積層技術によるFe基アモルファス合金製コアを採用した高速・高トルクモータです。 従来の当社電磁鋼板コアと比較し発熱を約25％低減しました。 高速回転時でも効率よくトルクを発生させ、モータの連続運転領域を大幅に拡張します。 高速回転域においても安定したトルク特性を維持し、75,000rpm時に約1.6倍のトルク向上を実現しました。 【特長】 ■従来の当社電磁鋼板コアと比較し発熱を約25％低減 ■高速回転時でも効率よくトルクを発生 ■75,000rpm時に約1.6倍のトルク向上を実現。 ～シチズンファインデバイスのモータ関連製品～ ▼ガルバノ光学スキャナ『GVMシリーズ』 光学式の高精度アナログセンサを搭載した高性能で高信頼性のガルバノスキャナー。 低イナーシャ、高トルク、高精度リニアリティ、高位置精度を実現。 ▼モータ『ブラシレスモータ』 独自のコアレス巻線の採用により、低速から高速までの滑らかな回転を実現。 高速回転時の鉄損が少なく低発熱。 ※製品の詳細は「カタログをダウンロード」からPDFカタログをご覧ください。
この製品へのお問い合わせ
基本情報
コア材質：Fe系アモルファス合金 特長1：発熱量 約25％低減 ※従来電磁鋼板コア比 特長2：高回転・高トルク動作 75,000rpm時 トルク約1.6倍向上 特長3：連続運転可能領域の拡大 対応回転数：高速回転域対応（高速用途向け）
価格帯
納期
用途／実績例
高回転性能が求められる用途に好適 医療用ハンドピース 真空用ターボ分子ポンプ ウェハダイシングマシン 産業用・研究用ロボット 特に、高速回転による加工精度向上・装置小型化・発熱対策が課題となる装置で 高い評価を得ています。
カタログ（3）
カタログをまとめてダウンロード
企業情報
シチズンファインデバイスが力を発揮する領域は、小型精密・高精度・高精細が要求される機能部品領域です。そして、長年築き上げてきた独自の技術を生かして、高付加価値のマイクロデバイス製品を提供し続けていくことが当社の使命と考えています。 時計のモノづくりをルーツとする小型精密部品を生み出す金属加工技術を生かし、工程設計から加工・組立・機能テストまで一貫した生産ラインと自社製加工機の独自開発により、小型・高精度部品を長年にわたりお客様に供給してきました。 また、脆性材料を使い高精度で効率よく部品を量産することも当社独自のコア技術です。 材料技術に超精密加工技術、薄膜技術、接合技術などを融合させることで、セラミックスや水晶などの高精度部品はもとより、液晶デバイス、センシングデバイスといった高品質な機能デバイス製品を生み出しています。 付加価値の高い製品を市場に提供し続けていくことは社員の大きな夢です。その夢の実現に向け一人ひとりのチャレンジ精神を原動力としたモノづくりで新たな価値創造に貢献していきます。
