AI・クラウドインフラを支えるOSFPコネクタ。最大1.6Tの高速伝送によりシステムの高速インターコネクトをサポート。
「CN176」シリーズは、OSFP光トランシーバ向けのインターフェースコネクタです。 当社の高速伝送技術により、最大1.6Tbps（PAM4、224Gbps × 8チャネル）の伝送性能を実現。 データセンター内/間やテレコム通信で使用されるネットワーキングスイッチ、ルーター、サーバーなど、通信システム機器の高速インターコネクトを実現します。 さらに、コネクタに加えてケージなどの関連メカニカル製品もラインアップし、お客様のシステム設計を幅広くサポートします。 ◆特長 ・伝送性能: PAM4 1.6Tbps (224Gbps x 8ch)、800G（112Gbps x 8ch) ・1.6T伝送対応コネクタは、最大40Wモジュールに対応。 ・業界標準であるOSFP MSAに準拠。 ・アプリケーション：ネットワーキングスイッチ、ルーター、サーバー等の通信システム機器 詳細なSI特性データや製品のお問い合わせについては、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
◆仕様（一般性能） 使用温度範囲 ・Single: -55 ℃～ 85℃ ・挿抜回数：最大 100 回 ・梱包： リール ◆仕様（電気性能） ・定格電圧: Max. 30V DC/コンタクト ・定格電流: Max. 0.5A/コンタクト ・接触抵抗: Max 20mΩ (Max 100mA / Max 20mV) ◆仕様（インターフェース性能） ・ピッチ: 0.6 ・極数: 60
価格情報
ご相談ください
納期
※ご相談ください
用途／実績例
OSFPはネットワーキングスイッチ機器、ルーター機器、ネットワーキングインターフェースカード（NIC）をはじめとする通信機器に広く使用されています。
ラインアップ（6）
| 型番 | 概要 |
|---|---|

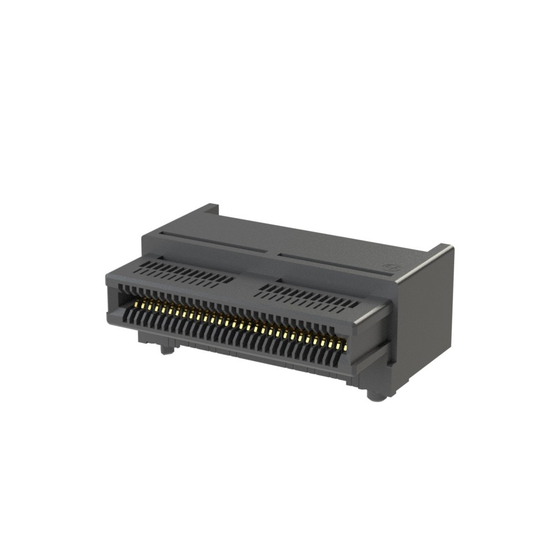

| CN176S-060-3101 | 1.6T OSFP（OSFP224）に対応したシングルコネクタ |
| CN176S-060-0002 | 800G OSFP（OSFP112）に対応シングルコネクタ |
| CN176S-060-0004 | 800G OSFP（OSFP112）に対応シングルコネクタ はんだタブ付 |
| CN176C-1001-01 | 800G・1.6T OSFPシングルコネクタと共に使用が可能な1x1ケージ |
| CN176C-2001-01 | 800G・1.6T OSFPシングルコネクタと共に使用が可能な1x2ケージ |
| CN176C-4001-01 | 800G・1.6TOSFPシングルコネクタと共に使用が可能な1x4ケージ |
カタログ（1）
カタログをまとめてダウンロード
企業情報
高い信頼性を実現する半導体検査用ICソケットから機器内やユニットの接続として性能を左右するコネクタおよび YFLEX（フレキシブルプリント配線基板）、そして光学機器の品質を左右する光学多層薄膜フィルタまで、 さまざまな技術の有機的な集合体が山一電機グループです。 日々進化するエレクトロニクスの世界で、お客様の変わらぬベストパートナーであるために 山一電機グループはいつでも最新のソリューションを提供し、未来を拓きます。
