工作機械や測定治具のデジタル化に！旧品番「HK103-1S」からそのまま置き換え可能な1軸表示器

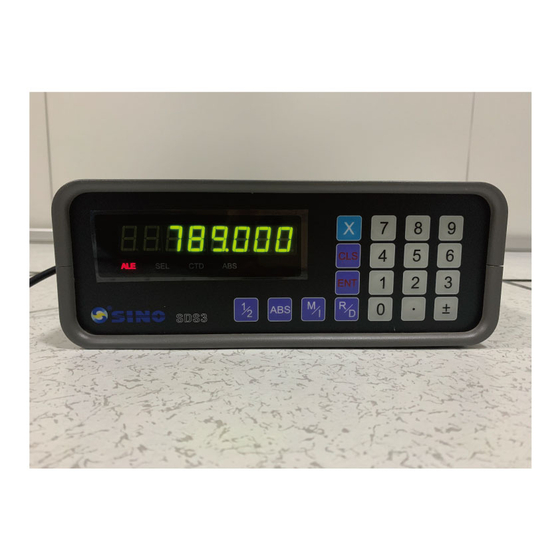

SDS3-1は、ウシヤマ電機株式会社が取り扱う精密測長用の1軸デジタルカウンター（表示器）です。 2007年に当社は静岡県の株式会社八光電装よりデジタルスケールの輸入代行を依頼され、一部の商品販売もお手伝いし続けて参りました。 2020年5月をもって株式会社八光電装がデジタルスケールの販売を終了するにあたり 当社が輸入から販売を一手に担い、この事業を継続することに至りました。 SDS3-1は旧品番「HK103-1S」からそのまま置き換え可能な互換品で、配線や取付スペースを変更せず導入できます。 光学式リニアガラススケール（KAシリーズ等、TTL方形波信号対応）と接続することで、工作機械や測定治具の移動量・寸法をリアルタイムにデジタル表示。高輝度LEDディスプレイを採用しており、加工現場でも数値が見やすく、優れた堅牢性と防塵・防滴構造で現場環境にも対応します。 取り付け用ステーおよび保護カバーが標準付属し、導入もスムーズに行えます。
この製品へのお問い合わせ
基本情報
【型番】SDS3-1（旧品番：HK103-1S） 【軸数】1軸（単軸表示器） 【対応センサー】光学式リニアガラススケール（KAシリーズ等、TTL方形波信号） 【分解能】0.001mm（1μm） / 0.005mm（5μm）※接続スケール仕様に準ずる 【ディスプレイ】高輝度デジタルLEDディスプレイ 【電源電圧】AC100V ～ 240V / 50Hz ～ 60Hz 【消費電力】25VA 【本体重量】約4kg 【主な機能】 ・ゼロリセット／プリセット ・ミリ／インチ変換 ・絶対値／相対値切り替え（ABS/INC） ・1/2機能（中心線計算） ・線形誤差補正 ・停電時メモリバックアップ ・スリープモード（省電力） 【付属品】取り付け用ステー、保護カバー
価格情報
お気軽にお問い合わせください。 ウシヤマ電機株式会社 電話：03-5355-6231 メール：web@ushiyama.co.jp
納期
用途／実績例
【主な用途】 ・汎用工作機械の位置決め：旋盤、フライス盤、ボール盤、研削盤などの1軸移動量管理 ・専用機・自動機の位置決め：裁断機、プレス機、送り装置などのストローク量測定 ・既存設備の保全・更新：旧品番「HK103-1S」からのリプレイス 【実績例】 ・汎用工作機械にリニアスケールとセットで後付けし、目盛り読み取り作業をデジタル化。加工ミスの低減と作業効率化を実現。 ・自動車部品メーカーの出荷検査用治具に組み込み、手作業測定からデジタル表示による判定へ移行。 ・故障したHK103-1Sの代替品として選定。配線や取付スペースを変更せず、短時間での復旧・更新に成功。
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| SDS3-1 | 旧品番：HK103-1S |
