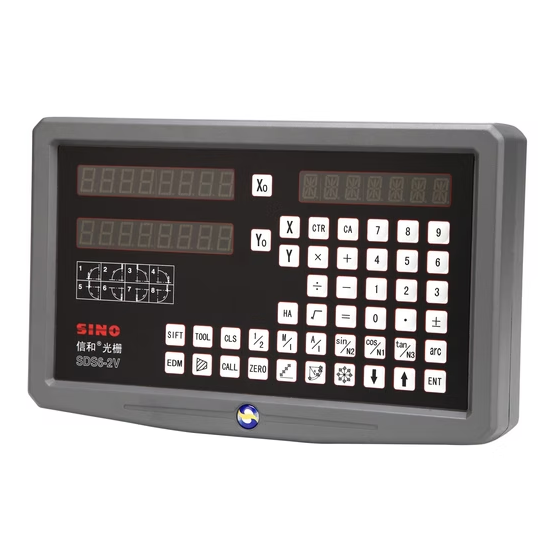

旋盤・フライス盤・研削盤の2軸をデジタル管理！多機能2軸デジタルカウンター SDS6-2V
SDS6-2Vは、ウシヤマ電機株式会社が取り扱う2軸対応のデジタルカウンター（DRO）です。 2007年に当社は静岡県の株式会社八光電装よりデジタルスケールの輸入代行を依頼され、一部の商品販売もお手伝いし続けて参りました。 2020年5月をもって株式会社八光電装がデジタルスケールの販売を終了するにあたり 当社が輸入から販売を一手に担い、この事業を継続することに至りました。 SDS6-2Vは旧品番「HK105-2MS・2GS・2LS」からそのまま置き換え可能な互換品です。 光学式リニアガラススケール（KAシリーズ等、TTL方形波信号対応）と接続することで、旋盤・フライス盤・研削盤のX軸・Y軸の移動量をリアルタイムにデジタル表示します。大型高輝度LEDディスプレイを採用し、加工現場でも視認性に優れます。 PCD穴位置計算、工具径補正、200グループのゼロ点メモリ、200本の工具登録など、実用的な加工支援機能を豊富に搭載。取り付けステーが標準付属し、導入もスムーズです。
この製品へのお問い合わせ
基本情報
【型番】SDS6-2V（旧品番：HK105-2MS・2GS・2LS） 【軸数】2軸（X軸・Y軸） 【対応機械】旋盤、フライス盤、研削盤 【対応センサー】光学式リニアガラススケール（KAシリーズ等、TTL方形波信号） 【分解能】0.001mm（1μm） / 0.005mm（5μm）※接続スケール仕様に準ずる 【ディスプレイ】高輝度デジタルLEDディスプレイ 【電源電圧】AC100V ～ 240V / 50Hz ～ 60Hz 【主な機能】 ・ミリ／インチ変換 ・絶対値／相対値切り替え（ABS/INC） ・1/2機能（中心線計算） ・PCD穴位置計算 ・工具径補正 ・線形／非線形誤差補正 ・停電時メモリバックアップ 【付属品】取り付けステー（機種により形状が異なります）
価格情報
お気軽にお問い合わせください。 ウシヤマ電機株式会社 電話：03-5355-6231 メール：web@ushiyama.co.jp
納期
用途／実績例
【主な用途】 ・旋盤（X軸・Z軸の2軸位置管理） ・立フライス盤・横フライス盤（X軸・Y軸の位置決め） ・平面研削盤・内面研削盤（2軸の送り量管理） ・汎用工作機械全般のデジタル化 【実績例】 KA300・KA500・KA600などのリニアスケールとの組み合わせで、アナログ工作機械の2軸を手軽にデジタル化。目盛り読み取り作業の廃止による加工ミスの低減と作業効率化に貢献しています。旧品番（HK105-2MS・2GS・2LS）からの置き換えとしても多数採用されており、配線や取付スペースを変更せず短時間での更新が可能です。 金属加工業・金型メーカー・機械部品製造業を中心に、汎用工作機械のデジタル化を推進する幅広い現場で採用されています。
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| SDS6-2V | 旧品番：HK105-2MS, HK105-2GS, HK105-2LS |
