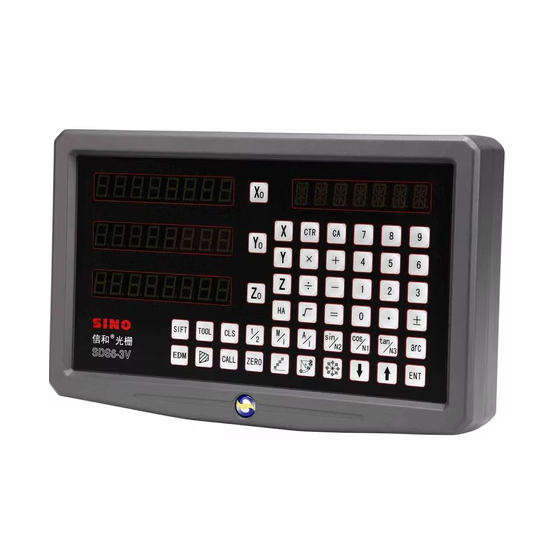

フライス盤・旋盤の3軸を同時デジタル管理！EDM対応モデルも選べる3軸デジタルカウンター SDS6-3V
SDS6-3Vは、ウシヤマ電機株式会社が取り扱う3軸対応のデジタルカウンター（DRO）です。 2007年に当社は静岡県の株式会社八光電装よりデジタルスケールの輸入代行を依頼され、一部の商品販売もお手伝いし続けて参りました。 2020年5月をもって株式会社八光電装がデジタルスケールの販売を終了するにあたり 当社が輸入から販売を一手に担い、この事業を継続することに至りました。 SDS6-3Vは旧品番「HK105-3MS・3LS」からそのまま置き換え可能な互換品です。 光学式リニアガラススケール（KAシリーズ等、TTL方形波信号対応）と接続することで、フライス盤・旋盤・研削盤のX軸・Y軸・Z軸の移動量をリアルタイムにデジタル表示します。大型高輝度LEDディスプレイを採用し、加工現場でも高い視認性を確保。放電加工機（EDM）など、幅広い工作機械に対応します。 PCD穴位置計算、工具径補正、200グループのゼロ点メモリなど豊富な加工支援機能を搭載し、取り付けステーが標準付属します。
この製品へのお問い合わせ
基本情報
【型番】SDS6-3V（旧品番：HK105-3MS・3LS） 【軸数】3軸（X軸・Y軸・Z軸） 【対応機械】フライス盤、旋盤、研削盤、放電加工機（EDM） 【対応センサー】光学式リニアガラススケール（KAシリーズ等、TTL方形波信号） 【分解能】0.001mm（1μm） / 0.005mm（5μm）※接続スケール仕様に準ずる 【ディスプレイ】高輝度デジタルLEDディスプレイ 【電源電圧】AC100V ～ 240V / 50Hz ～ 60Hz 【本体重量】約5kg 【主な機能】 ・ミリ／インチ変換 ・絶対値／相対値切り替え（ABS/INC） ・1/2機能（中心線計算） ・PCD穴位置計算 ・工具径補正 ・200グループ ゼロ点メモリ ・200本 工具登録 ・テーパー測定・円弧加工支援 ・線形／非線形誤差補正 ・停電時メモリバックアップ ・RS-232Cインターフェース 【付属品】取り付けステー
価格情報
お気軽にお問い合わせください。 ウシヤマ電機株式会社 電話：03-5355-6231 メール：web@ushiyama.co.jp
納期
用途／実績例
【主な用途】 ・立フライス盤・横フライス盤（X・Y・Z軸の3軸同時位置管理） ・旋盤（X・Y・Z軸などの3軸管理） ・平面研削盤・内面研削盤（3軸の送り量精密管理） ・放電加工機（EDM） 【実績例】 KA300・KA500・KA600などのリニアスケールとの組み合わせで、汎用フライス盤や旋盤の3軸を一括してデジタル化。目盛り読み取り作業の廃止と、PCD穴位置計算・工具径補正機能の活用により、段取り時間の短縮と加工精度の向上に貢献しています。旧品番（HK105-3MS・3LS）からの置き換えとしても多数採用されています。 金属加工業・金型メーカー・精密機械加工業を中心に、3軸加工のデジタル化を推進する幅広い現場で採用されています。
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| SDS6-3V | 旧品番：HK105-3MS, HK105-3LS |
