設計データがなくても3Dスキャナを使用することで3Dデータ作成が可能に！

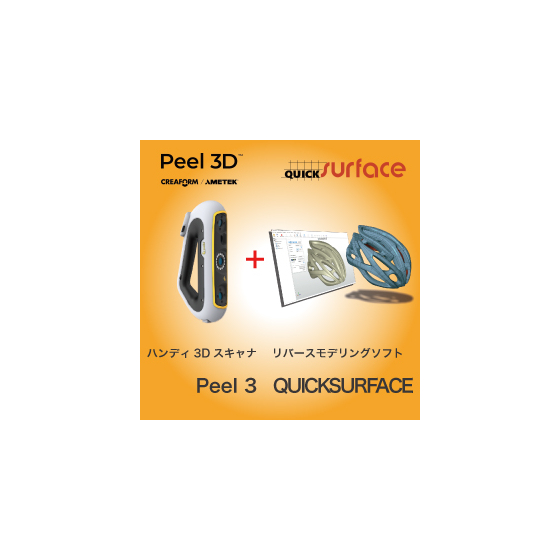

Small Fab（スモールファブ）は、小規模・分散型のマイクロファクトリーのことです。 オフィスや研究開発拠点に小さなラボを設置することで、工場のような設備を持たなくても、CAD/CAM、3Dプリンタ、CNC工作機械、3Dスキャナなどを活用して、試作や少量生産を迅速かつ低コストで行えます。 現場の課題解決に直結する、柔軟で実践的なものづくりの仕組みです。 その3Dデジタルツールは、1製品で運用することはほとんどありません。 今回はハンディ3Dスキャナ「Peel 3」とリバースモデリングソフト「QUICKSURFACE」を使用することで製品の改良やサイズ変更等を行うことができます。 「Peel3」は、人間工学に基づいた設計で、誰でも使いやすく幅広いワークサイズに対応します。 スキャンしたデータは、リバースモデリングソフト「QUICKSURFACE」にて編集します。メッシュデータをそのまま読み込み、操作方法は直感的に使用可能なため、誰でも正確かつ効率的に作成が可能です。 そのため、アートや仏像といったデータがなくても現物さえあれば、設計から改良まで時間を短縮し、モノづくりの生産を高めます。
この製品へのお問い合わせ
関連動画
基本情報
〈Peel 3〉 [製品仕様] 推奨ワークサイズ：0.1 - 3.0 ｍ スキャン精度：最大0.050 ｍｍ メッシュ解像度：0.250 ｍｍ スキャン範囲：340 × 475 ｍｍ スキャン速度：1,250,000頂点 / 秒 焦点距離：250 - 550 ｍｍ スキャン深度：300 ｍｍ 光源：赤外線VCSEL 本体寸法：304 × 150 ×79 ｍｍ 本体重量：950 ｇ 出力形式：.dae、.fbx、.ma、.obj、.ply、.stl、.txt、.wrl、.x3d、.x3dz、.zpr、.dxf、.iges*、.step*※peel 3.CAD、Proのみ 〈QUICKSURFACE〉 [最小システム要件] OS：Windows 10（64bit） CPU：Intel Core i5（1.8GHzのクロック周波数）以上 RAM：16GB以上 GPU：NVIDIAまたはAMD GPUメモリ：1GB以上 HDD：256GB以上
価格帯
納期
用途／実績例
・各パーツ部品 ・アートの改良 ・仏像の再設計 等
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| Peel 3 | スキャン範囲：340 × 475 ｍｍ |
