自由曲面がある3D形状も簡単にパターンデータの作成が可能に！

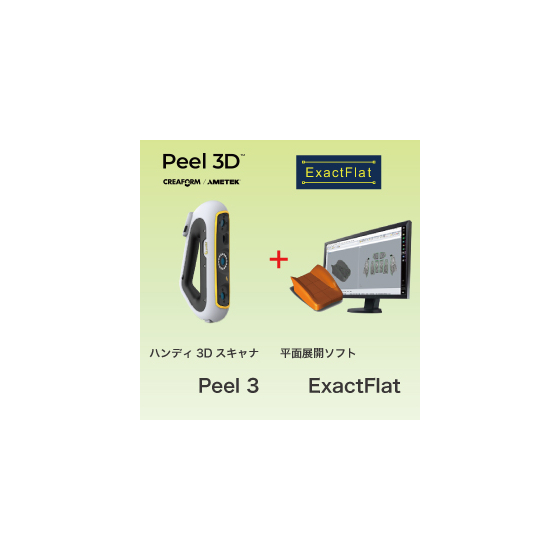

Small Fab（スモールファブ）は、小規模・分散型のマイクロファクトリーのことです。 オフィスや研究開発拠点に小さなラボを設置することで、工場のような設備を持たなくても、CAD/CAM、3Dプリンタ、CNC工作機械、3Dスキャナなどを活用して、試作や少量生産を迅速かつ低コストで行えます。 現場の課題解決に直結する、柔軟で実践的なものづくりの仕組みです。 その3Dデジタルツールは、1製品で運用することはほとんどありません。 今回はハンディ3Dスキャナ「Peel 3」と平面展開ソフト「ExactFlat」を使用することでパターンデータの作成を簡単に行います。 これまでは手作業で実測計測、型紙作成、修正、データ化と数々の工程がありました。 これらの工程を全てなくすことができます。 はじめに、誰でも扱いやすいハンディ3Dスキャナ「Peel 3」で展開したいモデルの作成を行います。 その後、展開ソフト「ExactFlat」を使用します。ExactFlatではデータ上で素材ごとに応じた伸び率や厚みに応じて補正を行った上で展開することができます。 そのため、品質の均一化と作業効率を向上します。
この製品へのお問い合わせ
関連動画
基本情報
〈Peel 3〉 推奨ワークサイズ：0.1-3.0ｍ スキャン精度：最大0.05ｍｍ メッシュ解像度：0.25ｍｍ スキャン範囲：340×475ｍｍ スキャン速度：1,250,000p/秒 焦点距離：250-550ｍｍ スキャン深度：300ｍｍ 光源：赤外線VCSEL 出力形式：.dae、.fbx、.ma、.obj、.ply、.stl、.txt、.wrl、.x3d、.x3dz、.zpr、.dxf、.iges*、.step*※peel 3.CAD、Proのみ 〈Exactflat〉 CPU:Intel Core i7(6core)2.6GHz以上 OS:Windows11(64bit) グラフィックボード:Nvidia製Quadro P1000シリーズ OpenGL 4.5以上 グラフィックメモリ:2GB以上 ストレージ:SSD 200GB以上の空き容量 ディスプレイ:1920x1080以上 入出力フォーマット 入力:.stl,.obj,.ply,.ptx,.stp,.igs 出力:.igs,.obj,.stl カットパターン出力:.dxf,.pdf
価格帯
納期
用途／実績例
・車のフィルムシート ・美容室のシート
