オフィスでの「レーザー加工機の燃焼匂い」課題解決方法！

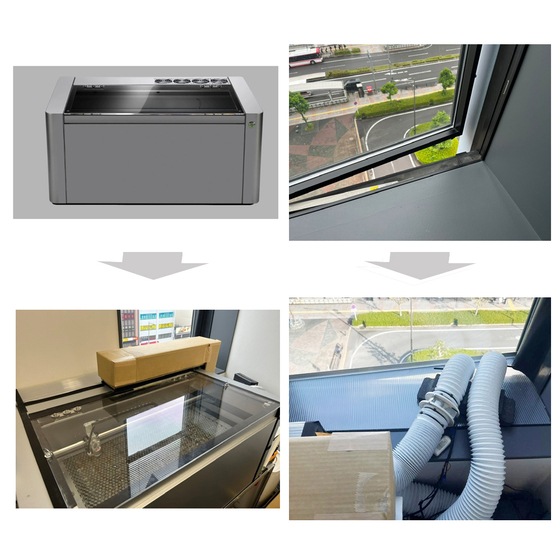

【改善事例のご紹介】 レーザー加工機、燃焼匂を解決！ 【改善経緯】 弊社が入居しているのはオフィスビル６階。 開発設備、レーザー加工機は加工時、レーザー燃焼ガスが生じる。対策としては付属設備として脱臭機を接続するが、オフィスビルのため開口できる窓は、非常用窓で開くすき間は１３cm。 特に排気専用ダクトなど設備がなく脱臭された空気は、うっすらと室内に匂うため対策必要。 【改善条件】 １，非常用開口窓のすき間は１３cmで対応 ２，レーザー加工機本体は、完全密閉方式ではないため本体底開口部からも匂いが漏れるのを防ぐ ３，レーザー発信機冷却用吸込みファンで引き込まれた空気は、内部放熱板冷却後に背面へ排出される 【改善策】 １，本体上部、吸込みファン部をシュノーケルダクト化し本体漏れの匂いを集約し吸い込む ２，本体背面、掃き出し部をボックスカバーを取付け掃き出しファン２個をダクトで強制排気 １，非常用開口窓、下部すき間１３cmを利用し下方向へ集塵機排気ダクトと追加ダクトを接続外部排気へ 【改善効果】 ビル管理者立ち合いで確認後、オフィスでのレーザー加工機運用可能
この製品へのお問い合わせ
基本情報
【改善レベル難易度】 ・難易度３ 社内対応可（生産技術や保守メンテ部門・社内加工レベル） 【改善加工内容】 ・ダンプラ板や端剤利用（カット・穴あけ加工・曲げ・接着） ・ACファン（スイッチ配線加工） ・縦窓高さ3mのすき間ふさぎよう生ゴム板（カット・両面テープ）
価格情報
【改善費用】 ・ファン他含む 約1.5万円程度
納期
用途／実績例
・オフィスビルでの設備設置 ・排気専用ダクト無し部屋 ・窓開口部が狭い条件下の部屋など ・外部へ強制下吐出しのため雨風など天候による外部影響低い
