1本のハーネスで320Gbpsの伝送が可能！ 多点グランド機構や金属シェルカバーでノイズ対策を強化

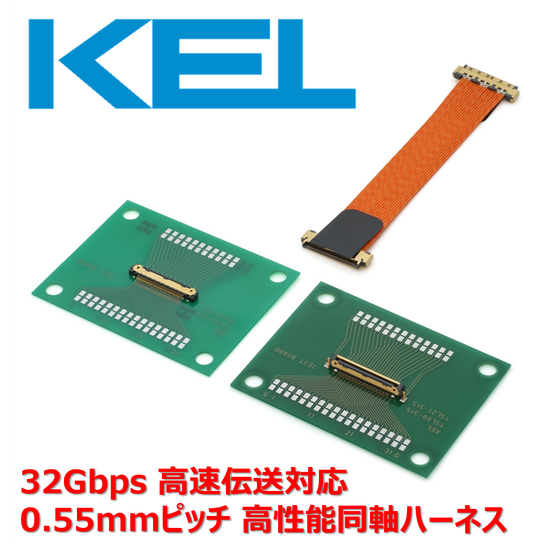

医療機器分野では、画像の高精細化やリアルタイム処理の高度化に伴い、装置内部における高速・大容量データ伝送が求められています。特に眼底検査機などの高精細画像を扱う機器では、信号の遅延や劣化を抑えた安定した伝送性能が重要となります。 ケル株式会社のTSLシリーズは、最大32Gbpsの高速差動伝送に対応した同軸ハーネスコネクタです。インピーダンスコントロールや伝送経路の最適化により減衰を抑え、高速帯域でも安定した信号品質を実現します。 さらに、多点グランド構造とシェルによるシールド設計によりノイズ耐性を強化し、高周波環境下でも安定した通信を支えます。 【活用シーン】 ・眼底検査機／眼科診断装置 ・医療用画像処理ユニット ・内視鏡システム ・各種検査・分析機器 ・高精細イメージング装置 【導入の効果】 ・最大32Gbps対応による高速・大容量データ伝送 ・低損失設計による高精度な信号伝送 ・優れたノイズ耐性による安定動作 ・高密度実装に対応したコンパクト設計 ・医療用途に求められる信頼性の確保 ※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
関連動画
基本情報
【その他の特長】 ■多点グランド機構や金属シェルカバーでコネクタ全体を囲い込む構造により、ノイズ対策を強化 ■東京特殊電線株式会社の高性能同軸ケーブル「RUOTA（ルオータ）」との組み合わせにより、 低損失・低スキューを実現 * 「RUOTA」は東京特殊電線株式会社の登録商標です。第5594596号 ■クリック感のある良好なロック構造を採用 ■コネクタにプルテープを用意し、テープを引くだけでコネクタのロック解除ができ、 簡単で確実な抜去が可能 ■接続方式は水平接続、垂直接続に対応 ※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。
