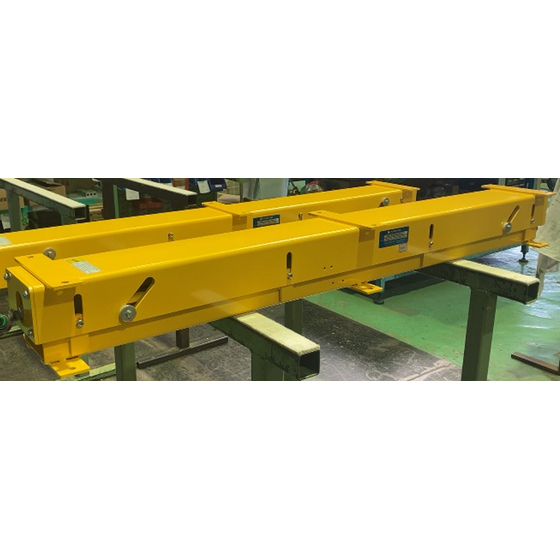

偏荷重に強く、安定したシート搬送を実現するパワーベース。
印刷業界において、シート搬送では、紙やフィルムなどの素材を傷つけずに、正確かつ安定した位置決めが求められます。特に、厚みや材質の異なるシートを扱う場合、荷重の偏りが発生しやすく、搬送中にシートが傾いたり、位置がずれたりする課題が生じることがあります。これにより、印刷品質の低下や生産効率の低下につながる可能性があります。当社の「リンク式パワーベース」は、内部の平行リンク機構により、テーブル上のどこに荷重がかかっても天板を水平に保ったまま垂直に昇降させるため、シート搬送時の安定性を高め、これらの課題を解決します。 【活用シーン】 ・印刷機へのシート供給・排出 ・ラミネート機や断裁機へのシート搬送 ・検査工程でのシート位置決め ・シートの積み下ろし作業 【導入の効果】 ・シートの傾きや位置ずれを抑制し、印刷品質を維持 ・横ブレの少ないスムーズな昇降による安定した搬送 ・メンテナンス時間の短縮によるダウンタイム削減
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ・平行リンク機構内蔵で、偏荷重時も天板を水平に保ち垂直昇降 ・リンクによるガイド効果で、横ブレの少ない安定した昇降動作を実現 ・本体分解不要でエアーホース交換が可能、メンテナンス時間を短縮 ・近接スイッチ取付対応で、昇降状態の検知や自動制御ラインへの組み込みが容易 ・軽荷重用(TBL-N型)、重荷重用(HB-N型)、超重荷重用(HB-WN型)のラインナップ 【当社の強み】 お客様にご満足をご提供することを第一の使命とし、50数年にわたる実績から、独創的な搬送機器を作り出す技術力と、 お客様のオーダーに応じたシステム構築力を掛け合わせ、他社に類を見ない搬送機器・物流機器メーカーとして、お客様の理想の自動化・省力化システム実現をサポートいたします。
価格情報
お気軽にお問い合わせください
納期
※お気軽にお問い合わせください
用途／実績例
【用途】 モノの移載（アップ・ダウン機能） コンベヤ間での段差解消や、異なる高さのラインへの受け渡し。 物流センターや製造ラインでの「モノの移載」 方向転換機（ポップアップ式） コンベヤのローラー間に設置し、 上昇させて直角方向のコンベヤへ荷物を送り出す「直角分岐」の動力源。 作業台の高さ調整 梱包台や検査台に組み込み、作業者の腰痛防止や作業効率化のための微調整。 重量物の安定昇降: HB-WN型などの重荷重モデルを用い、パレット積みの重い荷物（最大2000kgクラス等）を 水平を保ったまま昇降させる。 【実績】 (大手物流・ECセンター) 大量の荷物を高速・正確に仕分けるソーター（仕分け機）や分岐ユニットの昇降部。 (自動車・電機メーカーの製造ライン) 部品の組み立て工程における正確な位置決めや、タクトタイム（工程作業時間）が短い過酷な環境下での連続稼働。 (食品・薬品工場) エアー式であるため、電動モーターによる火花や油圧のオイル漏れを嫌うクリーンな環境。
カタログ（1）
カタログをまとめてダウンロード
企業情報
お客様にご満足をご提供することを第一の使命として、 旧：東邦機械工業株式会社(弥富市)と 旧：東邦大信製造株式会社(名古屋市港区)が合併し 『株式会社 東邦大信 (名古屋市港区)』となりました。 50数年に渡る実績の積み重ねから、 「新しいものを、次々に」を標榜し独創的な搬送機器を作り出す東邦機械と お客様のオーダーから一品一様のシステム構築を大信製造の力をかけ合わせ 常に他社に類を見ない搬送機器・物流機器メーカー としてお応えをしてまいりました。 お客様と理想の自動化・省力化システムを実現すべく 積み上げた技術力で未来のお客様を全面サポートいたします。
