演算能力を支える半導体製造プロセスをサポート

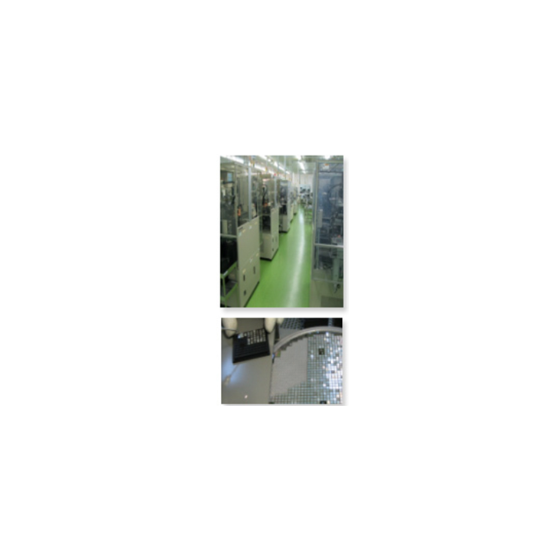

データセンター業界では、演算能力の向上に伴い、高性能な半導体チップの安定供給が求められます。特に、チップの製造工程における精密な取り扱いは、製品の品質と信頼性を維持する上で重要です。不適切な取り扱いは、チップの損傷や性能低下につながる可能性があります。当社のピックアップサービスは、自動機によるインクマーク認識やマップ認識に対応し、多様なサイズのチップを効率的に処理します。また、特殊な製品や大型のチップに対しても、チップ・テープ分離装置を用いたマニュアル対応が可能です。 【導入の効果】 ・半導体チップの安定供給に貢献 ・製造プロセスの効率化 ・製品品質の維持・向上
この製品へのお問い合わせ
基本情報
【特長】 ■インクマーク認識、マップ認識(ASCII文字形式)の何れも対応可能 ■トレイは2～4インチ、チップサイズは0.5～約4mm位に対応 ■チップ・テープ分離装置を使用したマニュアルによる対応 ■Si(ウェハ) 2～4インチ、厚さ90μm～に対応 ■SiC 2～4インチ、厚さ100μm～に対応 【当社の強み】 藤田グループは、独自の技術やグループ企業の強みを活かし、多様化する社会的ニーズに対応すべく、戦略的柔軟性をもってビジネスを創造してまいります。半導体加工、検査組立、装置開発を手掛ける藤田デバイス(株)が、お客様の設備課題に対しトータルソリューションを提供いたします。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
