750℃のガス温に耐えうるバタフライ弁、ノーマルオープン！

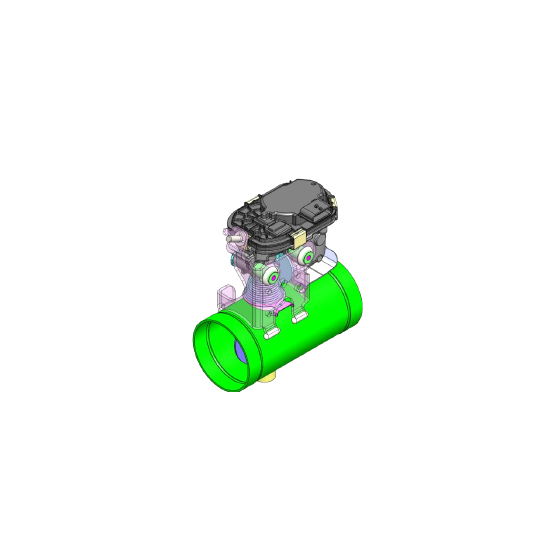

当社で提供している「排気シャッターバルブ」について、 ご紹介いたします。 通路径はφ60、シャフト軸受け径φ8、バルブ幅は 67x57.5(長手方向x巾)。バタフライ弁を採用しており、 ノーマルオープンタイプの製品です。 流入ガスは排気ガス＋凝縮水、ガス温はmax750℃、 雰囲気温度は-40～150℃となります。 【仕様(一部)】 ■通路径φ60 ■シャフト軸受け径φ8 ■バルブ幅 67×57.5(長手方向×巾) ■重量 1411g(1034g：本体＋377g：motor unit) ■バタフライ弁 ■ノーマルオープン ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【その他の仕様】 ■流入ガス：排気ガス＋凝縮水 ■ガス温：750℃ ■雰囲気温度：-40〜150℃ ■バルブ洩れ量 @制御全閉：1600L/min @10kPa ■応答速度 全閉⇒全開：125msec以下 @常温＊13.5V ■ファイナル軸駆動トルク：3N-m ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
