AI・クラウドインフラを支えるOSFPコネクタ。最大1.6Tの高速伝送によりシステムの高速インターコネクトをサポート。
「CN176」シリーズは、OSFP(Octal Small Form factor Pluggable)光トランシーバに対応したインターフェースコネクタです。当社の高速伝送技術により、スタックタイプコネクタは最大1.6Tbps（PAM4 224Gbps × 8チャネル）x2スロットの高速伝送に対応しています。ネットワーキングスイッチ、ルーター、サーバーなどの通信システム機器における高速インターコネクトを実現します。さらに、コネクタに加えてケージなどの関連メカニカル製品もラインアップし、お客様のシステム設計を幅広くサポートします。 ◆特長 ・伝送性能：PAM4 1.6Tbps (224Gbps x 8ch) x 2スロット、800Gbps (112Gbps x 8ch) x 2スロット ・スタックタイプコネクタ: SMT仕様 ・ケージやヒートシンクなどのメカニカル製品もラインアップ ・業界標準であるOSFP MSAに準拠 詳細なSI特性データや製品のお問い合わせについては、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
◆仕様（一般性能） ・使用温度範囲: -40℃～85℃ ・挿抜回数：最大 100 回 ・梱包: トレイ ◆仕様（電気性能） ・定格電圧: Max 3.3VDC ・定格電流: 0.5A/信号コンタクト、3.25A/電源コンタクト ・接触抵抗：Max 20mΩ (max 100mA / max 20mV) ◆仕様（インターフェース性能） ・ピッチ: 0.6 ・極数: 120
価格情報
ご相談ください。
納期
※数量などお気軽にご相談ください。
用途／実績例
ネットワーキングスイッチ、ルーターをはじめとした通信システム機器
ラインアップ（4）
| 型番 | 概要 |
|---|---|

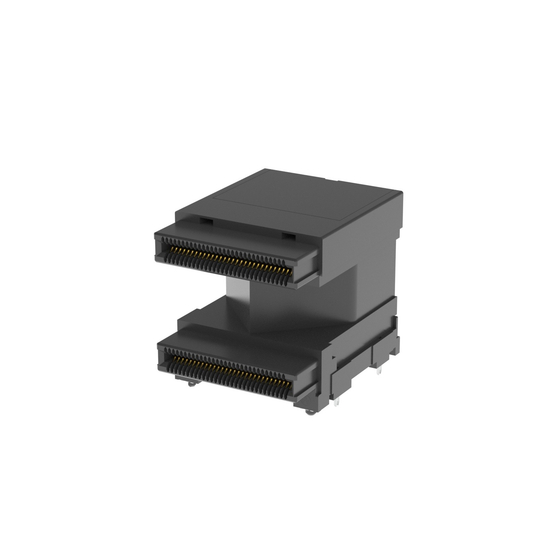

| CN176S-120-0012 | 800Gスタックコネクタ Ni-Auメッキ品（Niバリア） |
| CN176S-120-3001 | 1.6T スタックコネクタ |
| CN176D-1002-01 | 800G対応製品向け 2x1スタックケージ |
| CN176D-4002-01 | 800Gt対応製品向け 2x4スタックケージ |
