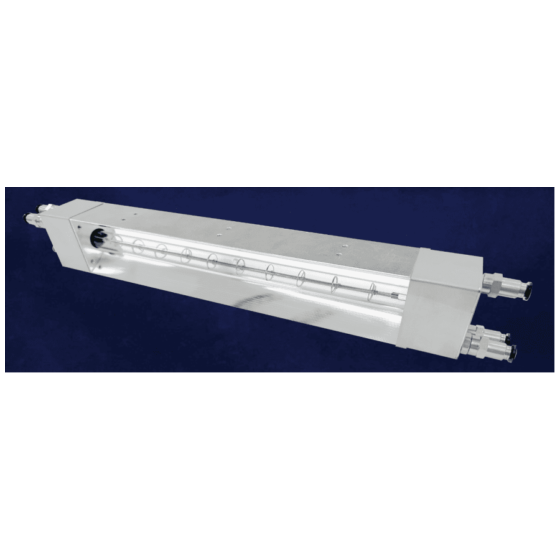

非接触熱板　ハロゲン両面ヒーター　HDSH-60

基本情報

型式　　　　　　　　　　　　　　　内容　 HDSH-60W/f=∞/L280/200V-5kW　幅60　平行光　長さ280の平行光鏡　200V-5kWのランプ HDSH-60W/f=∞/L280　　　　幅60　平行光　長さ280の平行光鏡（ランプ別売） HDSH-60W/L280/200V-2kW　交換用ランプ　L280用　200V-2kW　寿命5000h HDSH-60W/L280/200V-3kW　交換用ランプ　L280用　200V-3kW　寿命1000h HDSH-60W/L280/200V-5kW　　　交換用ランプ　L280用　200V-5kW　寿命1000h

価格帯

納期

用途／実績例

小型金型の予熱 アルミダイキャスト金型の予熱 樹脂成型金型の予熱 樹脂部品の融着圧入 ラミネート加工の接着剤乾燥 リバーシブル加工の接着剤の活性化 熱可塑性樹脂の気密溶着 非接触熱板による糸引き発生防止 樹脂パイプの熱融着 樹脂棒の熱融着 非接触熱板によるタクトタイムの短縮

詳細情報

•

  小型金型の予熱 問題点 金型の予熱方法をガス加熱から異なる加熱方法を探していた。 　⇒改善のポイント 金属に対して加熱効率が良い近赤外線加熱により、ガス加熱からの置き換えが可能となった。

•

  アルミダイキャスト金型の予熱 問題点 アルミニウム液の冷却が速すぎて流動性が低下するため、冷間割れ、面引け、ゴマ鋳巣（デンドライト）、湯境、湯じわなどの問題が起きていた。 　⇒改善のポイント ハロゲン両面ヒーターで予熱した。 予熱により、鋳造欠陥が減った。 同時に、金型の熱衝撃を緩和し、応力変化を低下させて、熱破壊されにくくなった。 予熱により、金型の耐用年数を延ばすことができた。

•

  樹脂部品の融着圧入 問題点 両面を同時に加熱できるヒーターが見当たらなかった。 　⇒改善のポイント ハロゲン両面ヒーターで加熱した。 同時に加熱するので品質が向上した。 さらにタクトタイムも短縮できた。

•

  ラミネート加工の接着剤乾燥 問題点 貼り合わせ工程で二面を同時に加熱するヒーターを探していた。 　⇒改善のポイント ハロゲン両面ヒーターで加熱した。 ハロゲン両面ヒーターの導入により、ヒーター1台で二面の加熱ができるようになり、コストを削減することができた。

•

  リバーシブル加工の接着剤の活性化 問題点 挟み込みで設置できるスリムなヒーターを探していた。 　⇒改善のポイント ハロゲン両面ヒーターで加熱した。 生地の接着面に塗布してある接着剤が活性化して接合の品位が向上した。

•

  熱可塑性樹脂の気密溶着 問題点 強度の高い溶着が必要だった。 　⇒改善のポイント ハロゲン両面ヒーターで加熱した。 赤外線光を2つの樹脂パーツの溶着部に照射して樹脂を加熱溶融させ、 十分に溶融した後に樹脂パーツを加圧しながら冷却して接合した。 溶着強度も母材強度に近いレベルまで可能になった。 さらに、溶着面のみ加熱するため、仕上がりが綺麗になった。

•

  非接触熱板による糸引き発生防止 問題点 溶着部分に糸引きやバリが出来て困っていた。 　⇒改善のポイント ハロゲン両面ヒーターで加熱した。 非接触加熱なので、糸引きやバリの発生が無くなった。

•

  樹脂棒の熱融着 問題点 溶着部のビードを小さくしたかった。 　⇒改善のポイント ハロゲン両面ヒーターで加熱した。 非接触加熱なので、糸引きやバリの発生が無くなった。

•

  非接触熱板によるタクトタイムの短縮 問題点 熱融着工程のタクトタイム短縮が課題だった。 　⇒改善のポイント ハロゲン両面ヒーターで加熱した。 赤外線光を使用して非接触で加熱溶融させるので インラインの工程設計ができた。
