R付き形状対応スキマ塞ぎ特注ブラシ ``

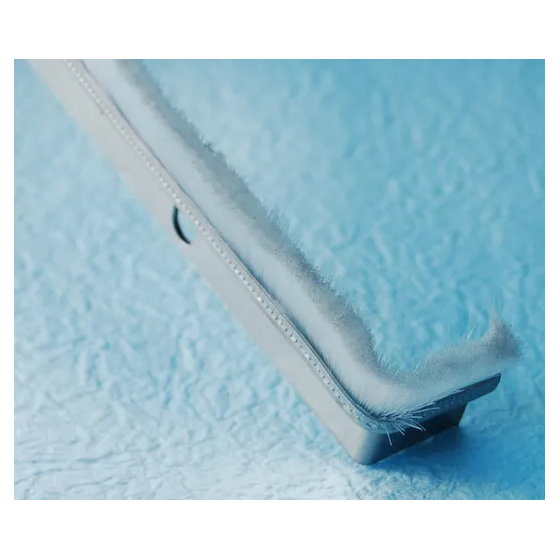

工作機械では、可動部の動きやカバー構造に応じて必要なスキマが設けられますが、R形状や段差、曲面を含むスキマは直線構造に比べてシールが難しくなります。本製品は、こうした複雑形状に対応するR付きブラシです。 ブラシは柔軟性を持つため、曲面形状や段差部にも自然に追従し、切り子や粉塵、クーラントミストの侵入および装置内部からの拡散を抑制します。 剛性の高いシール材では対応しにくい可動部やR形状においても、接触状態を維持しながら安定したシール性を確保できる点が特長です。 共伸技研では、スキマ形状に合わせた特注設計により、設計条件に適合したブラシを製作しており、工作機械メーカーを中心に採用実績があります。
この製品へのお問い合わせ
関連動画
基本情報
毛材はナイロン（66／612／610／6）、PBT、PP、PETなどの化学繊維のほか、導電繊維や金属線（ステンレス、真鍮）、天然繊維にも対応可能です。 工作機械用途では、66ナイロン0.2mmが多く採用され、耐久性・しなり・耐薬品性のバランスに優れています。 ブラシ形状はR付き、段差付き、曲面、不定形スキマなどに対応し、可動部の軌跡に合わせた設計が可能です。 スキマ寸法と毛丈・密度のバランス設計により、過度な接触抵抗を抑えつつシール性を確保します。 図面支給での製作のほか、現物サンプルからの寸法採取による再現にも対応しています。
価格帯
納期
用途／実績例
主に工作機械のカバー周辺、可動部、扉まわりなど、R形状や段差を含むスキマへの適用用途で使用されています。 直線ブラシでは対応が難しい曲面部や連続した段差形状に対しても、ブラシの柔軟性により追従し、切り子や粉塵、クーラントミストの侵入防止および内部からの拡散抑制に寄与します。 スライド部、ガイド周辺、カバー接合部などへの適用実績があり、装置構造に応じた特注対応により多様な設計条件に対応しています。 大手工作機械メーカーを中心に採用実績があり、複雑形状スキマへの対策部品として使用されています。
カタログ（4）
カタログをまとめてダウンロード
企業情報
株式会社共伸技研は、産業機械向けのチャンネルブラシ・ロールブラシ・シールブラシを中心に、装置の課題に合わせた特注ブラシを製作するブラシ専門メーカーです。すきま対策、粉塵侵入防止、ケーブル整線、冷却効率改善など、装置メーカーやエンジニアの方々が抱える“現場の困りごと”に対し、最適なブラシ構造をご提案します。 毛丈・線径・密度・幅などの仕様はもちろん、取り付け条件に合わせた形状設計にも対応しており、既存装置の後付けや特殊開口部にもフィットするブラシを1本から製作できます。また、短納期での対応が可能な製造体制を整えており、工期に合わせた柔軟な納期管理ができる点も高く評価されています。 食品機械、データセンター、半導体装置、搬送装置、包装機、自動車部品製造ラインなど、多様な業界で採用されており、用途に応じた最適なブラシをご提供します。
