薄く、軽く、柔らかい、高屈曲の大電流FPCケーブル。省スペース化と軽量化を実現し、装置設計の自由度向上に貢献します。

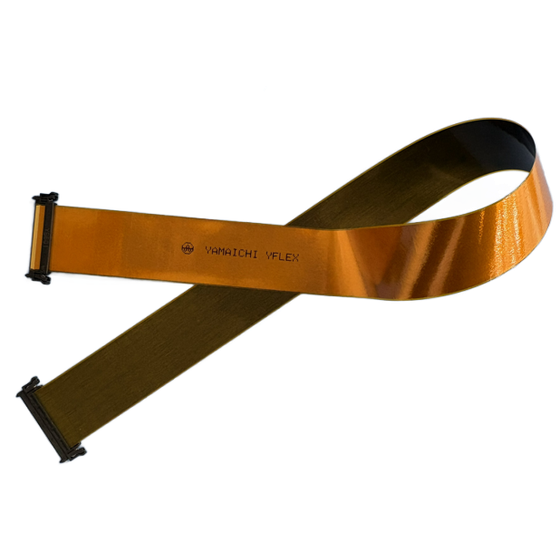

24A電流FPCケーブル『YFLEX』は、 薄く、軽く、柔らかい、高屈曲の大電流FPCケーブルです。 最大24Aの大電流に対応し、ワイヤーハーネスでは難しい省スペース配線や軽量化を実現。 狭小スペースや可動部にも柔軟に対応できるため、装置設計の自由度向上に貢献します。 ロボット、産業機械、半導体製造装置、医療機器など幅広い用途で採用可能。 高電流配線と小型・軽量化を両立したい設計・開発現場に最適なソリューションです。 【用途】 ■産業機器、ロボット、ＦA機器、車載機器の電源ケーブルの置き換え ■防振、振動によるコネクタ外れ防止 ■可動部での使用 ■薄く軽いため使用ケーブル本数の削減 ■筐体側面に這わせるなどケーブル配置自由度向上 ※詳しくは「カタログをダウンロード」からPDFデータをご覧頂くか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【特長】 ■24A電流対応（配線幅24.9mmの場合） ■配線幅を太らせる事により30A以上の電流にも対応可能 ■FPC長さ 最大3000mm ■高屈曲仕様のため可動部でも使用可能 ■適合コネクタ（当社HF507シリーズ）と合わせて提供可能 ※詳しくは「カタログをダウンロード」からPDFデータをご覧頂くか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
産業機器、ロボット、FA機器、車載機器などの電源ケーブル部分 ※詳しくは「カタログをダウンロード」からPDFデータをご覧頂くか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
高い信頼性を実現する半導体検査用ICソケットから機器内やユニットの接続として性能を左右するコネクタおよび YFLEX（フレキシブルプリント配線基板）、そして光学機器の品質を左右する光学多層薄膜フィルタまで、 さまざまな技術の有機的な集合体が山一電機グループです。 日々進化するエレクトロニクスの世界で、お客様の変わらぬベストパートナーであるために 山一電機グループはいつでも最新のソリューションを提供し、未来を拓きます。
