インテリジェントなEtherCATメインデバイス 産業用PCでの制御負荷を軽減します
■ 製品概要ホストPCのCPUに負荷をかけない完全インテリジェント仕様のEtherCATメインデバイスボード。システムの分散制御と高信頼化を同時に実現。 ■ 構成・基本性能ボード上に専用CPU「Intel Atom E3826」とリアルタイムOS「INtime dRTOS 6.4」を内蔵。仮想の共有メモリを介して高速にデータ交換。 ■ 制御・機能Acontis社の「EC Master」を搭載。最大65535台のサブデバイス接続や62軸モーション制御、16軸同期制御など複雑な制御に対応。 ■ 開発環境開発環境はC言語に加え、国際標準規格IEC 61131-3の5言語（IL、ST、LD、FBD、SFC）に対応したソフトPLC「ProConOS」をサポート。 ■ 仕様・特徴映像出力（HDMI）やストレージ、USB等も独立して備え、Windows 10やLinux環境に対応したホスト用ライブラリも提供。"
この製品へのお問い合わせ
基本情報
■ 型式・CPU：PCIE-ECC01OS、INtime dRTOS 6.4 / Intel Atom Dual Core E3826 1.46GHz ■ メモリ・ストレージ：DDR3L SO-DIMM 4GB ECC / mini m-SATA SSD iSLC 16GB、マイクロSD 8GB ■ EtherCAT性能：メインデバイス標準1ch、最大65535サブデバイス接続、62軸モーション制御、16軸同期制御（直線・円弧補間）、PLCopenFB対応 ■ インターフェース：上位PCI Express 2.1 (2.5GT/S)、1000Base-T、HDMI×1（最大1920×1080、HDCP1.4）、USB2.0×1、デバッグ用シリアル2ch ■ 電源・消費電力：定格電圧 DC12V（PCI Expressバスより供給、許容範囲 DC10.8〜13.2V） / 8.6W以下 ■ 外形寸法・質量：181×126.3×21.6 mm（スタンダードPCI Express Add-in Card形状）、約260g"""
価格帯
納期
用途／実績例
■ホストPCで重いGUIアプリや画像処理を動かす一方で、EtherCATの高速周期通信やモーション制御処理を本ボードへ完全に分散・委託。 ■包装機や搬送装置など、最大62軸の制御や最大16軸の高度な直線・円弧補間といった複雑な多軸リアルタイム制御が要求される製造ライン。 ■国際規格IEC 61131-3に準拠した5言語を活用し、既存のPLCプログラムから効率的に移行・開発したい装置システム。 ■Windows10やLinuxベースの産業用システム、独自の特殊なソフトウェアOS環境へのEtherCATマスタ機能の組み込み。 ■ボード独立のHDMI出力やUSB、ストレージを活用し、ホストPCとは別にEtherCATネットワークの通信状態や制御ログを直接出力・管理。 ■共有メモリを介した確実なデータ交換と優れた耐環境性能を活かし、長期間ノイズや熱トラブルを避けて安定稼働させたい産業用ロボットや自動化設備への組み込み"

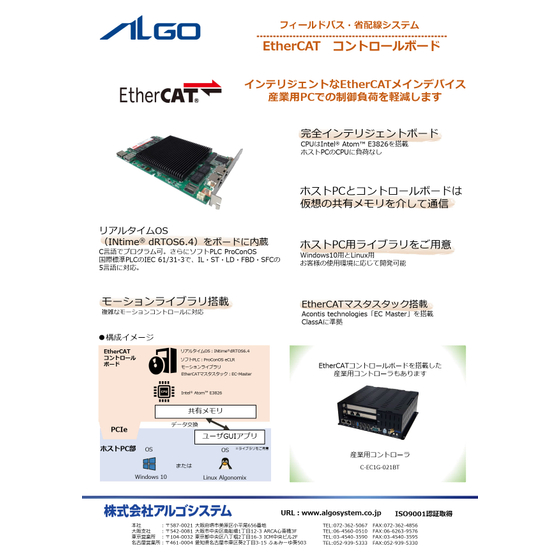

カタログ（2）
カタログをまとめてダウンロード
企業情報
1981年システムハウスとして誕生したアルゴシステムは、今「コミュニケーション＆コントロール」を事業コンセプトに、独創的なテクノロジーで、さらなる先進分野にチャレンジしています。 開発・製造からシステム構築まで幅広い技術でお応えする産業用電子機器メーカー 私たちアルゴシステムは、40年のものづくり技術によって、 高機能・長寿命・長期安定供給を誇る自社開発製品の製造・ご提供だけではなく、 お客様の専用機器の開発や、最先端のシステムソリューションを通じて、 社会を支える様々な産業に貢献してまいります。
