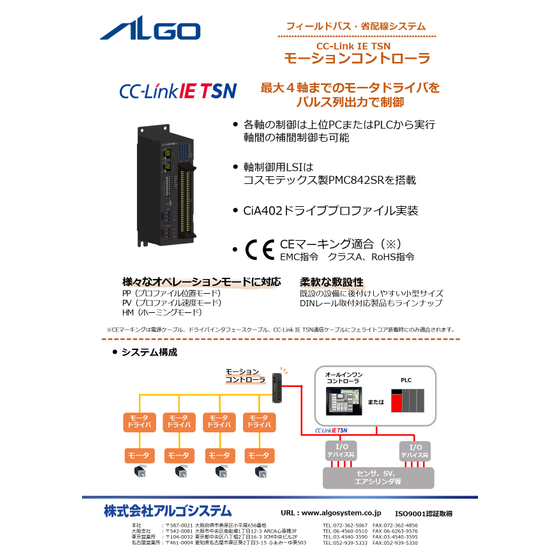

最大４軸までのモータドライバをパルス列出力で制御
■ 製品概要CC-Link IE TSNネットワークに対応し、最大4軸までのモータドライバをパルス列出力で制御できる高性能産業用モーションコントローラ。 ■ 設置・形状既設の設備に後付けしやすいコンパクトな筐体設計。通常の据置モデルに加え、盤内への敷設に便利なDINレール取付対応モデルをラインナップ。 ■ 基本性能軸制御用LSIには実績のあるコスモテックス製「PMC842SR」を搭載。各軸の制御は上位のPCやPLCからリアルタイムに実行可能。 ■ 制御・機能4軸独立の位置制御のほか、複数軸を協調させた高度な補間制御も容易。ドライブプロファイルCiA402を実装。 ■ 規格・信頼性各種国際規格（CEマーキングやRoHS指令など）に適合する高い信頼性を備え、装置の分散制御に貢献。"
この製品へのお問い合わせ
基本情報
■ 軸数・出力：最大4軸 / パルス列出力（1パルス、2パルス、2相パルス方式） / ラインドライバ出力（CTMM040）またはオープンドレイン出力（CTEB/CTMM041） ■ 位置・加減速：同時2〜4軸直線補間、同時2軸円弧補間 / 指令範囲 -2,147,483,648〜+2,147,483,647パルス / 単相1pps〜8.191Mpps、2相1pps〜4.095Mpps / 直線・S字加減速 ■ エンコーダ入力：定格DC5V、フォトカプラ絶縁、A/B/Z相入力、パルサ入力可能 ■ 通信仕様：CC-Link IE TSN（リモート局、プロトコルVer.2.0、Class B対応）、速度 100Mbps/1Gbps（SW切替）、RJ-45×2 ■ 電源仕様：定格電圧 DC24V（電圧許容範囲 DC20.4〜26.4V） / 内部消費電流 400mA以下 ■ 物理・環境：外形寸法 50(W) × 138(H) × 62(D) mm（DINレール付はD寸法70mm）"""
価格帯
納期
用途／実績例
■包装機、充填機、各種マウンタなど、最大4軸のモータを独立または完全同期させて精密に駆動させる製造装置。 ■高精度な同時2～4軸の直線補間や、同時2軸の円弧補間機能を活かした、塗布装置、カット機械、ロボットアームなどの軌跡制御システム。 ■専用の軸制御LSI（PMC842SR）がパルス生成や直線・S字加減速処理を自律的に行う特性を活かし、マスターPCやPLCの処理負担を抑えたいシステム。 ■幅わずか50mmの省スペース筐体とDINレール取付対応オプションを活用し、既存の制御盤や狭小なマシンスペースへ手軽にモーション機能を追加する用途。 ■エンコーダパルス入力やパルサ（手動パルス発生器）の入力機能を活かし、手動ハンドル操作による軸の微調整や、主軸モータの回転に追従させる追従制御。 ■パルストランス絶縁やフォトカプラ絶縁、国際規格レベル3をクリアした耐静電気・耐ノイズ性能を必要とする、大型インバータや溶接機周辺のモーター制御。"
