業界最小クラスのサブデバイスちび丸くんに新ラインアップ! 既設の設備に後付けしやすい小型サイズ
■ 製品概要名刺サイズよりも小さな約5cm×6cmのボディに高機能を凝縮した、EtherCATおよびEtherNet/IP対応の超型アナログ温度入力ユニット。 ■ 基本性能1台で4チャンネルの温度入力に対応し、主要な各種熱電対（E・K・J・T・R）から測温抵抗体（PT100）まで幅広くサポート。 ■ 仕様・コネクタ結線が迅速に行えるプッシュイン式と、従来通りの確実な結線が可能なねじ止め式の2種類の端子台コネクタを展開。 ■ 信頼性・機能単純平均や移動平均による強力な入力フィルタ処理機能を装備。 ■ 設置・メリットDINレール取付に対応した柔軟な敷設性により、限られたスペースや既存の設備への後付け・増設に最適な温度計測環境を提供。"
この製品へのお問い合わせ
基本情報
■ 外形・質量：59.5×49.5×31 mm（突起除く）、約70g ■ 対応ネットワーク：EtherCAT（PDO/SDO通信、CoE/FoE対応）、EtherNet/IP（CIP通信、100Base-TX対応） ■ 端子台コネクタ：ねじ止め式（適合 AWG#28〜#16、剥き代 7mm） / プッシュイン式（適合 AWG#26〜#16、剥き代 9mm） ■ 電源仕様：定格DC24V（許容範囲 DC20.4〜26.4V）、内部消費電流 200mA以下 ■ 温度入力仕様：4CH、常時変換（入力遅れ時間 2ms以下）、センサ切換え（ネットワーク上から設定） ■ 対応センサ・精度：熱電対（E/K/J/T/R）、測温抵抗体（Pt100）、精度：熱電対 0℃以上 ±(0.08%+0.05)rdg等、Pt100RTD ±0.1rdg ■ フィルタ機能：なし / 単純平均 / 移動平均、最大値/最小値除去、サンプリング 2〜128回 ■ 環境・電気条件：周囲温度 -10〜60℃、湿度 10〜90%RH、耐ノイズ・耐静電気（IEC61000規格）、耐インパルス ±1kV"""
価格帯
納期
用途／実績例
■約5cm×6cmの超小型サイズとDINレール取付対応を活かし、設置スペースの余裕がない稼働中の既存設備へ手軽に温度センシング機能を追加する用途。 ■熱電対や測温抵抗体が混在する成形機、乾燥炉、恒温槽などの産業用装置において、省配線で4CHの温度データを一括収集する用途。 ■棒端子やフェルール端子を差し込むだけで結線が完了するプッシュイン式端子台を使い、配線ミスを防止しつつ装置の組み立て・メンテナンス作業を高速化したい現場。 ■大容量モータやインバータ周辺などの過酷な環境において、単純平均・移動平均などのフィルタ処理（最大128回）を用いてノイズを除去し、正確な温度データを取得する用途。 ■通信用LSIを搭載した本製品を使い、現場の温度センサー群を主幹の産業用オープンネットワークへ直接接続してエッジコンピューティングや遠隔監視を行うIoTシステム。 ■氷点下（-10℃）から高温環境（60℃）まで対応する広い動作周囲温度と、国際規格準拠の高い耐インパルスノイズ・耐静電気性能を求められる過酷な自動化製造現場。"

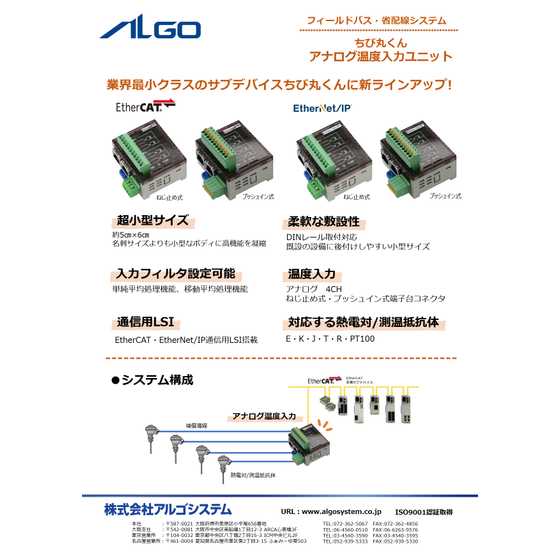

カタログ（1）
