EtherCATとModbus（RS-232C・RS-422/485）をシームレスにゲートウェイで接続
■ 製品概要既設のModbusインターフェースしか搭載していない産業用機器や装置を、EtherCATネットワークへシームレスに接続して統合管理する通信変換ゲートウェイユニット。 ■ 基本性能Modbus通信プロトコル（RTU/ASCIIモード対応）を本体に内蔵。面倒な通信制御をすべて任せられるため、ホスト側は複雑な通信制御プログラムから解放。 ■ 仕様・接続RS-232C対応とRS-422/485対応の2モデルがあり、シリアル部にはスマートな結線ができるe-CON（6ピン）コネクタを採用。ターゲット機器は最大8台まで接続可能。 ■ 導入メリットコンパクトな筐体設計により既存設備への後付けが容易。現場にある圧力計や温調計などの配線をスッキリと一本化。"
この製品へのお問い合わせ
基本情報
■ 外形・質量：56×120×27.3mm（突起部除く）、約110g ■ 通信仕様：EtherCAT（PDO、SDO）、プロファイルCoE/FoE、100Base-TX、通信制御IC R-IN32M3-EC（内蔵PHY、パルストランス絶縁）、RJ-45×2 ■ Modbus基本仕様：最大接続台数 8台、対応伝送モード RTU/ASCII、制御信号・終端抵抗：無し、外部I/F e-CON 6ピン ■ Modbusデータ仕様：モニタデータ（最大256Byte、最大32コマンド）、即時要求データ（最大256Byte、最大32コマンド）、手動要求データ（最大256Byte、最大8コマンド ※即時要求と共有） ■ インターフェース規格：ECEB002：EIA規格 RS-232C 4CH / ECEB003：EIA規格 RS-422/485 4CH"""
価格帯
納期
用途／実績例
■ 既存機器のEtherCATシステムへの一括接続 ・イーサネットポートを持たずModbus通信しか持たない古い真空ポンプ、温調計、流量計、圧力計などを高次システムへ統合 ■ 上位コントローラの通信負荷低減 ・ゲートウェイユニット内蔵プロトコルがModbus下位機器と自動データ通信を行い、マスターPLC等の監視処理負荷を徹底削減 ■ 既設制御盤への省スペース後付け設置 ・56×120mmの小型サイズとDINレール取付構造を活用し、盤内のわずかな空きスペースへ設置。煩雑な配線をすっきりと一本化 ■ 複数機器の一元管理 ・1台で最大8台までのModbus機器をマルチドロップ接続し、各モニタデータを効率よく吸い上げて上位で一元管理 ■ ノイズ環境や過酷な環境下での安定通信 ・強固な耐静電気・耐インパルス性能でインバータ周辺でも安定動作 ・-10〜60℃の広い動作温度で、欧州等への輸出用工作機械・半導体装置へ組込み

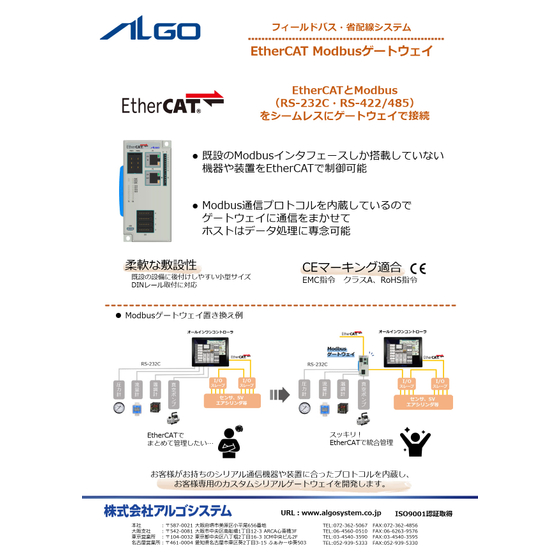

カタログ（1）
