業界最小クラスのデバイス局 ちび丸くんがCC-Link IE TSNに！！
■ 製品概要名刺サイズよりも小さな約5cm×6cmのボディに高機能を凝縮した、CC-Link IE TSN対応の超小型産業用リモートデバイス局。 ■ ラインナップデジタル入出力（入力、出力、入出力混在）に加え、外部リレーを開閉できる4点リレー出力、高精度な16ビットの4CHアナログ入出力ユニットを豊富に用意。 ■ 仕様・配線配線現場の多様なニーズに応えるため、ワンタッチ接続のe-CON、一括結線のMIL、確実なネジ止め式端子台、工具不要のプッシュイン式端子台の4種類のコネクタ仕様を網羅。 ■ 制御・機能各形式でNPN/PNP双方の極性を選択可能。デジタルおよびアナログ信号に対して入力フィルタや通信異常時の出力保護動作を個別に設定可能。 ■ 設置・メリットDINレール取付構造とあわせて製造現場における劇的な省スペース化と省配線化、メンテナンス性の向上を同時に実現。"
この製品へのお問い合わせ
基本情報
■ 通信仕様：CC-Link IE TSN（プロトコルVer.2.0、Class B対応）、速度 100Mbps/1Gbps、トポロジー（ライン、スター、リング）、ルネサス製IC搭載 ■ 外形・構造：59.5×49.5×31 mm（突起除く）、約70g、DINレール取付対応 ■ 電源仕様：定格DC24V（許容範囲 DC20.4〜26.4V）、内部消費電流 120mA〜300mA以下 ■ デジタル入出力：定格DC24V、入力4mA以下/点（ON17V以上 / 遅れ0.5ms）、出力0.5A/点（2A/ユニット、FET、遅れ0.5ms） ■ リレー出力：4点（定格DC30V/AC250V、1A/点、2A/コモン、遅れ10ms以下）、機械的寿命2000万回以上 ■ アナログ入出力：分解能16ビット、4チャンネル（変換2ms/4CH）、常時変換、レンジ（0〜5V、0〜10V、0〜20mA、4〜20mA、SW切換）、キャリブレーション機能"""
価格帯
納期
用途／実績例
■ 極小サイズを活かした分散配置 ・5cm×6cmの極小サイズにより、可動ロボットのハンド部やマウンタのヘッド、狭小な操作パネル内などへリモートI/Oを柔軟に設置 ■ 配線工数の削減と柔軟な構築 ・4種類のコネクタ（e-CON、MIL、各種端子台）から、既存の配線ルールや工数削減目標に合わせて最適な接続ユニットを選択 ■ 高精度アナログによる確実な制御 ・16bit高分解能・高速変換（2ms/4CH）でセンサーの微細信号を吸い上げ、バルブやインバータへ正確な指示を伝達 ■ 強力なフィルタによるノイズ除去 ・最大128回の平均化フィルタ処理により、大容量モータ等のノイズ影響を排除し安定した入力を維持 ■ リレー出力による直接外部負荷駆動 ・4点リレー出力でAC100/200V機器を直接開閉し、補助リレーを削減 ■ 輸出用機械への組み込み ・-10〜60℃の広い動作温度と、国際規格適合（CE）で輸出用自動化機械に最適"

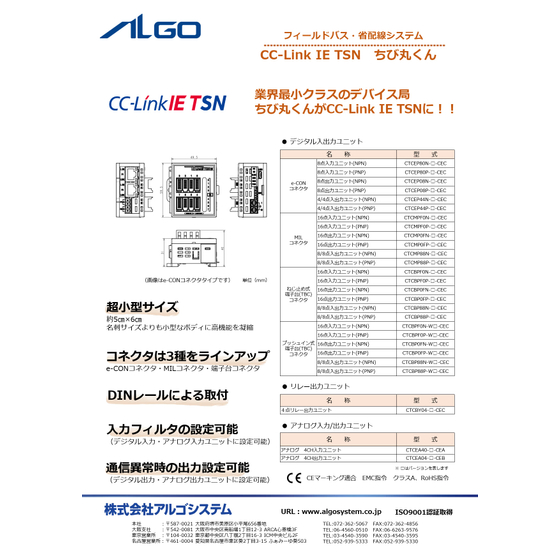

カタログ（1）
カタログをまとめてダウンロード
企業情報
1981年システムハウスとして誕生したアルゴシステムは、今「コミュニケーション＆コントロール」を事業コンセプトに、独創的なテクノロジーで、さらなる先進分野にチャレンジしています。 開発・製造からシステム構築まで幅広い技術でお応えする産業用電子機器メーカー 私たちアルゴシステムは、40年のものづくり技術によって、 高機能・長寿命・長期安定供給を誇る自社開発製品の製造・ご提供だけではなく、 お客様の専用機器の開発や、最先端のシステムソリューションを通じて、 社会を支える様々な産業に貢献してまいります。
