EtherNet/IPとModbus通信（RS-232C・RS-422/485）をシームレスにゲートウェイで接続
■ 製品概要既設のModbusインターフェースしか搭載していない産業用機器や装置を、EtherNet/IPネットワークへシームレスに接続して一括統合管理するための通信変換ゲートウェイユニット。 ■ 基本性能ホストからシリアル通信プロトコルを本ユニットに転送して通信を行う仕組みを採用。多様なModbus機器の通信仕様へ柔軟に対応可能。 ■ 仕様・接続RS-232C対応とRS-422/485対応の2モデルがあり、シリアル部には確実でスマートな結線ができるe-CON（6ピン）コネクタを採用。ターゲット機器は最大8台まで接続可能。 ■ 導入メリットコンパクトな筐体設計により既存設備への後付けが容易。散らかりがちな各種計測器やポンプの配線をスッキリと一本化。"
この製品へのお問い合わせ
基本情報
■ Modbus基本：最大接続 8台、対応伝送モード RTU/ASCII、制御信号・終端抵抗無し、外部I/F e-CON 6ピン ■ Modbusデータ仕様：モニタデータ（最大256Byte、最大32コマンド）、即時要求データ（最大256Byte、最大32コマンド）、手動要求データ（最大256Byte、最大8コマンド ※即時要求と共有） ■ インターフェース規格： ・EIEB002：EIA規格 RS-232C 4CH ・EIEB003：EIA規格 RS-422/485 4CH ■ EtherNet/IP仕様：通信プロトコル CIP、100Base-TX、通信制御IC R-IN32M3-EC（ルネサス製）、パルストランス絶縁、ステータスLED（LINK、ACT、MS、NS） ■ 電源仕様 / 消費：定格電圧 DC24V（電圧許容範囲 DC20.4〜26.4V） / 内部消費電流 130mA以下、ステータスLED(PWR)付"""
価格帯
納期
用途／実績例
■ 既存Modbus機器のEtherNet/IP統合 ・イーサネットポートを持たず、Modbus（RS-232C、RS-422/485）通信しか持たない古い真空ポンプ、温調計、流量計、圧力計などを高次なシステムへ一括接続 ■ 異なるプロトコルの配線一元化 ・ホストからシリアル通信プロトコルを自由に転送できる特性を活かし、各種Modbus対応の周辺制御機器や計測端末が複雑に混在する製造装置の配線一元化 ■ 既設盤への省スペース後付け設置 ・56×120mmの小型サイズとDINレール取付構造を活用し、すでに稼働している制御盤内のわずかな空きスペースへ設置して、煩雑な通信ケーブル配線をすっきりと1本のイーサネット線に統合 ■ 特殊プロトコルの内蔵と特注開発 ・現場で使われている特殊な計測シリアル機器や自社製オリジナル基板に適合した通信プロトコルをあらかじめ内蔵させ、専用の通信変換ユニットを特注開発・運用したい現場 ■ 過酷な環境でのグローバル設備開発 ・高電圧の動力線やインバータ周辺のノイズ遮断、-10〜60℃対応、CE適合"""

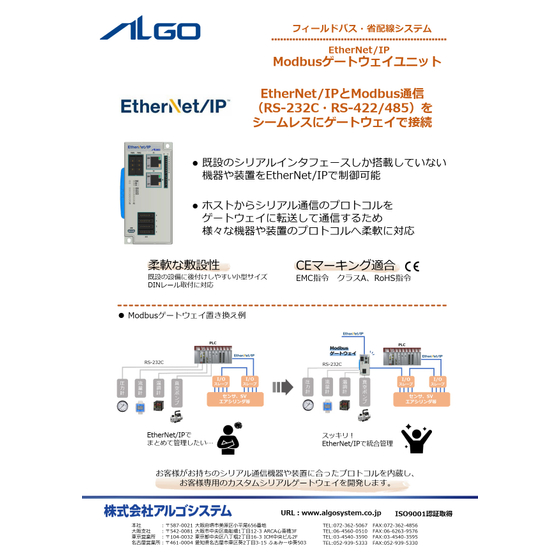

カタログ（1）
