業界最小クラスのスレーブユニット ちび丸くんがCUnetに!!
■ 製品概要名刺サイズよりも小型な約5cm×6cmのボディに高機能を凝縮した、業界最小クラスの産業用CUnetスリーブユニット。 ■ ラインナップデジタル入出力（入力、出力、入出力混在）に加え、高精度な16ビットのアナログ入力およびアナログ出力ユニットをラインナップ。 ■ 仕様・形状配線現場の利便性を考慮し、e-CON、MIL、端子台（TBC）の3種類のコネクタタイプを用意。 ■ 設置・環境制御盤内への組み込みが容易なDINレール取付構造を採用。 ■ 信頼性・結びノイズや突発的なトラブルに対処するためのデジタル・アナログ共通の各種保護機能や設定機能を装備。製造現場の省配線化や装置の小型化に貢献。"
この製品へのお問い合わせ
基本情報
■ 外形寸法・質量：59.5×49.5×31 mm（突起部除く）、約70g ■ 通信仕様・距離：2線式半二重、6M/12Mbps（ディップSW切換）、ビット同期、マルチドロップ、占有スレーブアドレス数1、RJ-45 / 総延長 200m（6Mbps時）、100m（12Mbps時）、終端抵抗100Ω（SWで有効/無効） ■ 電源仕様：定格電圧 DC24V（許容範囲 DC20.4〜26.4V）、内部消費電流 70mA〜100mA以下 ■ デジタル入出力：定格DC24V、入力4mA以下/点（ON17V以上/OFF5V以下）、出力0.5A/点（2A/ユニット、FET）、遅れ時間 0.5ms（Typ） ■ アナログ入出力：分解能16ビット、4チャンネル（変換時間2ms/4CH）、入出力レンジ（0〜5V、0〜10V、0〜20mA、4〜20mA、スイッチ切換）、キャリブレーション機能、精度 ±0.2%〜±0.75%/FS ■ 機能設定：入力フィルタ設定（なし/単純平均/移動平均、サンプリング最大128）"""
価格帯
納期
用途／実績例
■約5cm×6cmの超小型サイズを活かし、設置スペースが極めて限られた小型制御盤や可動部、各種マウンタ内の配線削減を図る。 ■工具不要のe-CON、一括接続のMIL、確実な結線の端子台から、現場の配線仕様や既存ケーブルの規格に合わせて最適なスリーブを選択。 ■16ビットの分解能と常時変換タイミング（2ms/4CH）を活かし、微細な圧力、温度、流量などの各種アナログセンサデータの収集や、インバータ等の機器制御。 ■単純平均や移動平均などの入力フィルタ機能（最大128回サンプリング）を活用し、インバータや大容量モータが発生させるノイズの影響を排除して安定した信号伝送を行う。 ■通信異常時の出力設定機能を活用し、万一マスタとの通信が遮断された際にも出力信号を安全な状態に自動固定させたい安全管理用途。 ■-10℃から55℃までの広い動作温度範囲と、国際規格に準拠した強固な耐静電気・耐ノイズ性能を求められる過酷なFA現場。 "

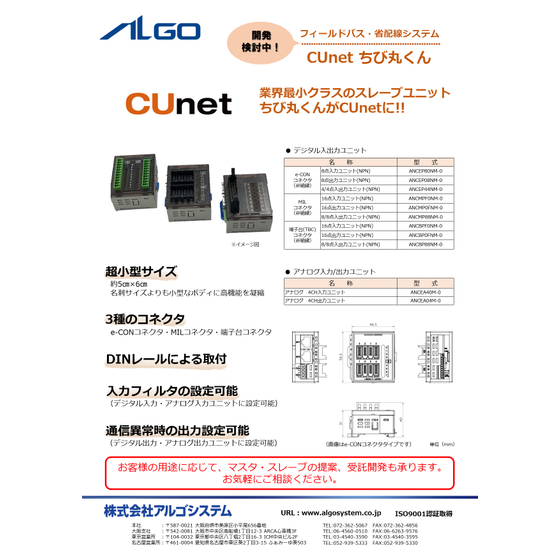

カタログ（1）
