業界最小クラスのちび丸くんでEtherCATとIO-Linkをシームレスにつなぐゲートウェイ
■ 製品概要名刺サイズよりも小さな約5cm×6cmのボディに高機能を凝縮した、EtherCAT対応の超小型IO-Linkゲートウェイユニット。 ■ 基本性能1台にポートタイプAのIO-Linkインターフェースを16チャンネル搭載、現場の各種インテリジェントセンサー群をシームレスにEtherCATへ一括統合。 ■ 仕様・配線外部接続には工具不要で確実な結線が行えるプッシュイン式の24ピン高密度端子台コネクタを採用。 ■ 制御・機能各チャンネルはIO-Link通信のほか、一般のDI/DOとして動作するSIOモードへの切り替えも可能で、NPN/PNPが混在する入出力制御にも対応。さらに便利なデータストレージ機能を装備。 ■ 導入メリット製造現場の省配線化、省スペース化、そして高度なスマートファクトリー化（IoT）に大きく貢献。"
この製品へのお問い合わせ
基本情報
■ チャンネル・I/F：16チャンネル / プッシュイン式 24pin×2端子台（ポートタイプA仕様） ■ IO-Link仕様：リビジョン1.1/1.0対応、1対1通信、通信距離 20m以内、ルネサス製ドライバIC（CCE4511）×4個搭載 ■ 通信速度・周期：COM1(4.8Kbps) / COM2(38.4Kbps) / COM3(230.4Kbps)、16CH接続最小サイクルタイム 0.5ms ■ 動作・SIO・フィルタ：chごとに個別切換（IO-Link、SIO入出力、未使用）、SIO：PNP/NPN個別切換対応、入力フィルタ時間選択（0ms〜最大32ms） ■ EtherCAT仕様：プロトコル PDO/SDO、プロファイル CoE/FoE、100Base-TX、パルストランス絶縁、RJ45×2ポート ■ 電源・消費：定格電圧 DC24V（許容範囲 DC20.4〜26.4V） / 内部消費電流 100mA以下"""
価格情報
納期
用途／実績例
"■変位センサ、圧力センサ、光電センサ、距離センサなど、工場内で稼働する最大16台の各種IO-Link機器を1台の超小型ユニットへ集約し、上位システムへ一本化する用途。 ■IO-Link機器だけでなく、従来のNPN/PNP仕様の汎用近接センサやスイッチ、バルブが複雑に混在する小型の装置やマウンタの分散配線システム。 ■センサー交換時に設定データを自動で再書き込みする機能を使い、現場作業員によるマニュアル設定や調整作業を無くし、設備のメンテナンスダウンタイムを劇的に短縮したい現場。 ■横幅わずか約5cmの「ちび丸くん」形状とプッシュイン端子台、DINレール取付構造を活用し、装置の可動アームの根本や小型中継ボックス内の狭小スペースへ敷設する用途。 ■専用の設定用PCツールを組み合わせ、各センサーが持つ固有情報や機器の内部ステータス・異常診断を事前に設定・遠隔監視するIoT用途。 ■パルストランス絶縁や強固な耐静電気・バーストノイズ性能（国際規格レベル3適合）を活かし、インバータや高電圧動力線が密集する過酷な製造プロセスへの組み込み。

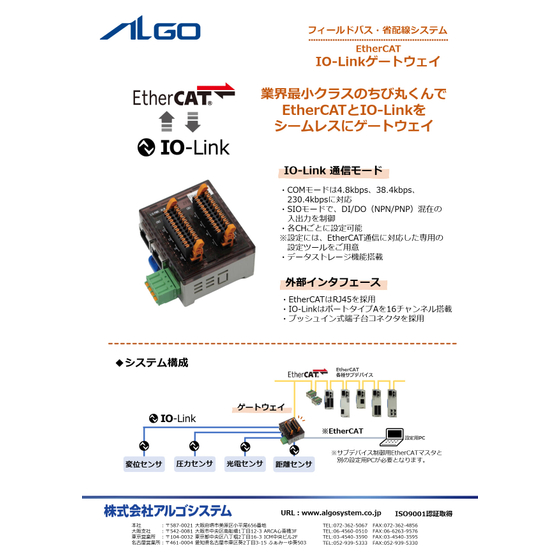

カタログ（1）
