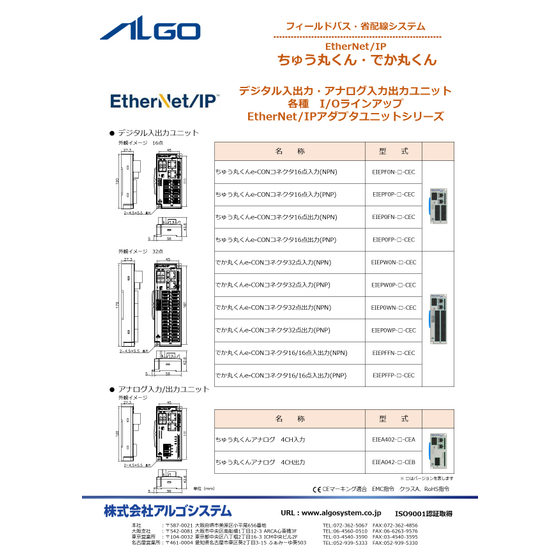

デジタル入出力・アナログ入力出力ユニット 各種 I/Oラインアップ EtherNet/IPアダプタユニットシリーズ
■ 製品概要EtherNet/IPに対応した、中・大点数向けの高性能な産業用I/Oアダプタユニットシリーズ。 ■ ラインナップ16点対応の「ちゅう丸くん」と、32点対応または16点/16点入出力混在型の「でか丸くん」をラインナップし、NPN/PNP双方の極性を網羅。高精度な16ビットの4CHアナログ入力・出力ユニットも展開。 ■ 仕様・配線外部の配線接続には、FA現場で広く普及しているワンタッチ結線方式のe-CONコネクタを採用。 ■ 信頼性・機能回路間の安全性を高めるフォトカプラ絶縁やデジタル・アイソレータ絶縁、微細なノイズを除去する入力フィルタ処理機能、キャリブレーション機能をコンパクトな筐体に実装。 ■ 導入メリット装置の分散制御、省配線化、メンテナンス性の向上を高い次元で実現。"
この製品へのお問い合わせ
基本情報
■ 外形・質量：16点/アナログ：56×120×27.3mm（約110g/アナログ約100g） / 32点/混在型：56×170×27.3mm（約180g） ■ 通信仕様：EtherNet/IP（通信プロトコル CIP）、IEEE802.3u（100Base-TX）、パルストランス絶縁、ルネサス製通信IC搭載 ■ 電源仕様：定格DC24V（許容範囲 DC20.4〜26.4V） / 内部消費電流 200mA〜300mA以下 ■ デジタル入力：定格DC24V、4mA以下/点（ON17V以上 / 遅れ0.1ms以下）、フォトカプラ絶縁、1コモン ■ デジタル出力：定格DC24V、0.5A/点（2A/ユニット）、出力形態 FET（残電圧0.5V以下、漏れ電流0.1mA以下）、フォトカプラ絶縁 ■ アナログ入出力：分解能16bit、4ch（変換2ms/4CH）、常時変換、電圧・電流レンジ各種、デジタル・アイソレータ絶縁、精度 ±0.2%〜±0.5%/FS ■ 機能設定：アナログ入力フィルタ（単純平均/移動平均、サンプリング最大128回）"""
価格帯
納期
用途／実績例
■製造ラインの大型センサ群やアクチュエータからの配線を「でか丸くん」を用いて32点一括でe-CON接続し、配線コストと工数を削減する用途。 ■0.1ms以下の高速な入力遅れ時間を活かし、高速充填機や精密組み立てラインにおけるタイミングのズレが許されないリアルタイム位置検知。 ■16ビットの高分解能と高速変換（2ms/4CH）を活かした、圧力・流量センサーからの正確なデータ収集や、インバータ等への細やかな電圧・電流指令伝送。 ■フォトカプラ絶縁やデジタル・アイソレータ絶縁を活かし、溶接機や大容量モータが発生させる高電圧ノイズの回り込みから上位コントローラを保護。 ■単純平均や移動平均などの強力なアナログ入力フィルタ処理（最大128回サンプリング）を活用し、電気的ノイズを相殺してクリアな計測データを得たいシステム。 ■氷点下（-10℃）から60℃までの広い動作周囲温度と、CEマーキング（EMC指令 クラスA、RoHS指令）への適合が必須となるグローバル仕様の工作機械。"
