EtherCATとシリアル通信（RS-232C・RS-422/485）をシームレスにゲートウェイで接続
■ 製品概要既設のシリアルインターフェースしか搭載していない産業用機器や装置を、EtherCATネットワークに接続して統合管理できる通信変換ゲートウェイユニット。 ■ 基本性能ホストPCからシリアル通信のプロトコルを本ユニットに転送して通信を行うため、多様なシリアル機器へ柔軟に対応。RS-232C対応とRS-422/485対応の2種類を用意。 ■ 仕様・配線シリアル側の接続にはワンタッチ結線が可能なe-CON（6ピン）コネクタを採用。 ■ カスタマイズユーザーの保有機器に適合するプロトコルを内蔵した「お客様専用のカスタムシリアルゲートウェイ」の開発受託にも対応。 ■ 導入メリットコンパクトで既設設備へ後付けしやすく、散らかりがちな各種計測器やポンプの配線をスッキリと一本化。"
この製品へのお問い合わせ
基本情報
■ 外形・質量：56×120×27.3mm（突起部除く）、約110g ■ 通信仕様：EtherCAT（PDO、SDO）、プロファイルCoE/FoE、100Base-TX、通信制御IC R-IN32M3-EC（内蔵PHY、パルストランス絶縁）、RJ-45×2ch ■ シリアル仕様（共通）：通信速度 1200〜115200bps、制御信号 RTS/CTS無し、外部I/F e-CON 6ピン ■ シリアル仕様（個別）：ECES000：EIA規格 RS-232C 4CH（終端抵抗無し） / ECES001：EIA規格 RS-422/485 4CH（終端抵抗内蔵・ソフト設定による） ■ 電源仕様：定格電圧 DC24V（電圧許容範囲 DC20.4〜26.4V）、内部消費電流 130mA以下、ステータスLED付（PWR：グリーン） ■ 耐環境条件：使用周囲温度 -10〜60℃、使用周囲湿度 10〜90%RH（結露無きこと）"""
価格帯
納期
用途／実績例
■イーサネットポートを持たず、RS-232CやRS-422/485シリアルポートしか備えていない古い真空ポンプ、温調計、流量計、圧力計などをEtherCATシステムへ一括接続する用途。 ■ホストからシリアル通信プロトコルを直接ゲートウェイに転送する仕組みを活かし、接続先のシリアル機器のメーカー仕様やコマンドプロトコルが異なる複数混在環境での通信集約。 ■56×120mmの小型サイズとDINレール取付構造を活用し、既設の制御盤内のわずかな空きスペースへ後付け設置して、煩雑な通信ケーブル配線をすっきりと一本化。 ■現場の特殊な装置や自社開発のシリアル通信基板に最適化させたプロトコルを内蔵し、自社システム専用の特殊な通信変換ユニットを早期に構築したい開発現場。 ■パルストランス絶縁や国際規格準拠の強固な耐静電気・耐インパルスノイズ性能を活かし、大きな電気的ノイズが発生する大型パワー駆動機器周辺でのシリアル通信。 ■氷点下（-10℃）から60℃までの広い動作温度に対応し、CEマーキングへの適合が必要とされる欧州等への輸出用工作機械・半導体製造装置への組み込み。"

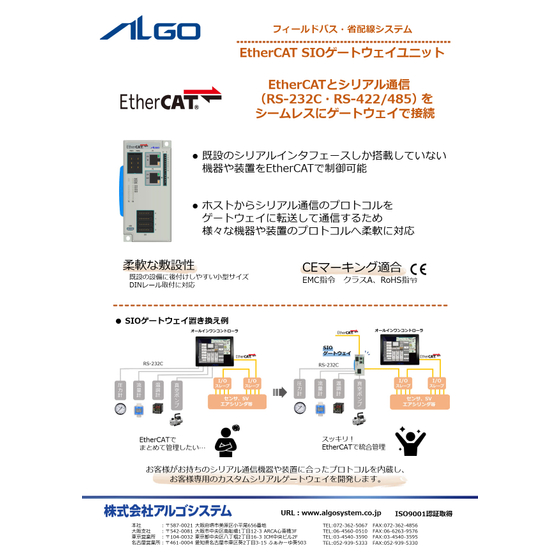

カタログ（1）
