業界最小クラスのサブデバイス ちび丸くんがEtherCATに!!
■ 製品概要名刺サイズよりも小さな約5cm×6cmの筐体に先進機能を凝縮した、EtherCAT対応の超小型サブデバイス（スレーブ）。 ■ ラインナップデジタル入出力（入力、出力、入出力混在）に加え、リレー出力、16ビット高精度アナログ入出力ユニットをラインナップ。 ■ 仕様・コネクタ配線スタイルに合わせて、e-CON、MIL、ネジ止め式端子台、プッシュイン式端子台（TBC）の4つのコネクタ仕様を網羅。各製品はNPN/PNP双方の仕様を選択可能。 ■ 信頼性・機能入力フィルタや通信途絶時の出力保護設定、高機能通信制御ICの採用などにより、EtherCATネットワークにおけるシステムの安定化を追求。 ■ 導入メリット現場の省配線化、省力化と大幅な省スペース化を高い次元で同時に実現。"
この製品へのお問い合わせ
基本情報
■ 外形・質量：59.5×49.5×31 mm（突起除く）、約70g ■ 通信仕様：EtherCAT（PDO、SDO）、プロファイルCoE/FoE、100Base-TX、通信制御IC R-IN32M3-EC（内蔵PHY、パルストランス絶縁）、RJ-45 ■ 電源仕様：定格DC24V（許容範囲 DC20.4〜26.4V）、内部消費電流 120mA〜300mA以下 ■ デジタル入出力：定格DC24V、入力4mA以下/点（ON17V以上/OFF5V以下）、出力0.5A/点（2A/ユニット、FET）、遅れ0.5ms（Typ） ■ リレー出力：4点（定格DC30V/AC250V、1A/点、2A/コモン、遅れ10ms以下）、機械寿命2000万回以上 / 電気寿命10万回以上 ■ アナログ入出力：分解能16bit、4ch（変換2ms/4CH）、レンジ（0〜5V、0〜10V、0〜20mA、4〜20mA、SW切換）、精度 ±0.2%〜±0.75%/FS ■ 機能設定：入力フィルタ（なし/単純平均/移動平均、サンプリング最大128）"
価格帯
納期
用途／実績例
■わずか5cm×6cmの業界最小クラスのボディを活かし、小型ロボットの関節部や可動式ヘッド、空間の限られた操作パネル内などへ分散配置する用途。 ■配線が極めて容易で工具を必要としないプッシュイン式端子台や、結線がワンタッチで完了するe-CONコネクタを多用した現場配線の省力化・スマート化。 ■4点リレー出力ユニット（ECCBY04）を活用し、ソレノイドバルブや小型ヒータ、AC100V/200V系の駆動用外部機器をフォトカプラや補助リレーを挟まずダイレクトに開閉・制御。 ■単純平均や移動平均などの強力なフィルタ処理（最大128回サンプリング）により、インバータや大容量モータの近くに設置したアナログセンサからの入力信号を安定化。 ■通信異常時の出力設定機能（ホールド/クリア）を活用し、万一のネットワーク切断時にもアクチュエータや制御機器を即座に安全なステータスへ固定。 ■氷点下（-10°C）から高温環境（60°C）まで対応する広い動作周囲温度と、国際的なEMS・ESD規格をクリアした高い電気的信頼性を備えた生産ラインへの導入。"

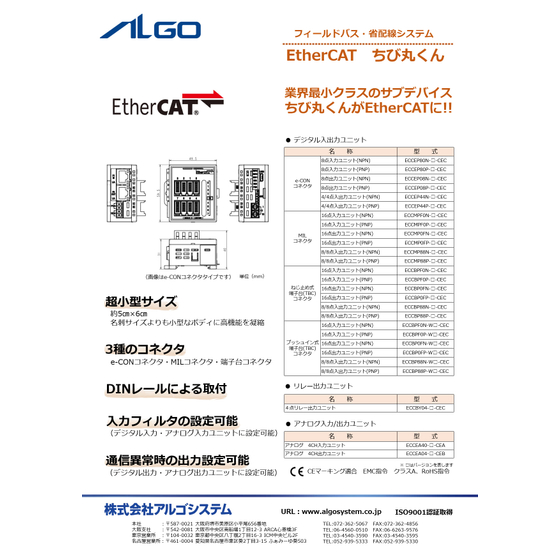

カタログ（1）
