高速加工・安定加工・抜けバリ抑制を実現
■幅広い材料に高精度穴加工を実現 鋼からステンレスまで広範囲に適応します。 ■独自のチゼルエッジ（セルフセンタリングチゼルエッジ）で、高精度な位置決めを実現 センタリング無しでも穴位置精度は良好です。 ■穴加工に優れた３枚刃で高速加工を実現 一般的な２枚刃超硬ドリルの約２倍以上の切削条件で高速加工を実現します。 ■３枚刃と加工安定性を高める６つのガイドにより、高い加工精度を実現 穴径精度・真円度・面粗さ・真直度などの穴加工に必要な加工精度を同時に実現します。 ■独自の３枚刃形状により切屑の排出性が向上 独自の３枚刃先端刃形状で切屑を細かく裁断し、研磨された溝形状により切屑排出性が格段に向上。 ■独自のチゼルエッジの効果で抜けバリを抑制 タップの下穴にも最適です。
この製品へのお問い合わせ
基本情報

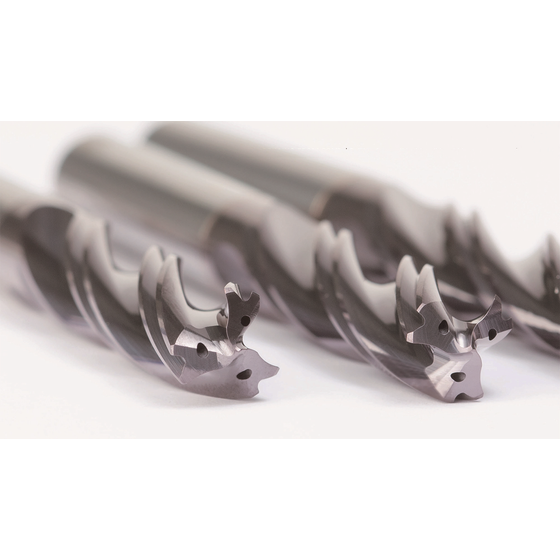

M9963(3×ΦD）、M9965(5×ΦD）共に内部給油タイプです。 どちらの型番も刃径サイズは下記12サイズを展開。 Φ4.0 Φ4.01 Φ5.0 Φ5.01 Φ6.0 Φ6.01 Φ8.0 Φ8.01 Φ10.0 Φ10.01 Φ12.0 Φ12.01 先端角140°、独自のチゼルエッジで高精度な位置決めを実現 穴加工に優れた３枚刃で高速加工、独自の6つのガイドで安定加工を実現 独自の先端刃形状と研磨された溝形状により切屑の排出性を向上 抜けバリを劇的に抑制します。
価格情報
詳しい価格・納期は従来からお取引きのある工具販売店にお問い合わせ下さい。
納期
※詳しい価格・納期は従来からお取引きのある工具販売店にお問い合わせ下さい。
用途／実績例
＜高剛性・高精度＞ 3枚の刃と6点（各刃に2つなど）のマージン（外周のガイド部）により、穴の曲がりが少なく真直度や真円度が向上する。 ＜高速加工＞ 2枚刃ドリルに比べて1回転あたりの送り速度を上げることができ、加工時間を短縮できる。 ＜バリの抑制＞ 特殊な先端形状により、穴が貫通する時の抜けバリを劇的に抑制します。
詳細情報
-
独自の３枚刃先端刃形状と溝形状により排出された切屑
-
貫通穴裏面の抜けバリ状態 加工ワーク：S50C 厚さ：10ｍｍ ドリル刃：Φ10.0 切削条件 ・回転数 S3,200 ・送り F1,280 ・加工深さ 10ｍｍ
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| 超硬３枚刃シックスマージンドリル M9963- | 内部給油タイプ 3×ΦD |
| 超硬３枚刃シックスマージンドリル M9965- | 内部給油タイプ 5×ΦD |
