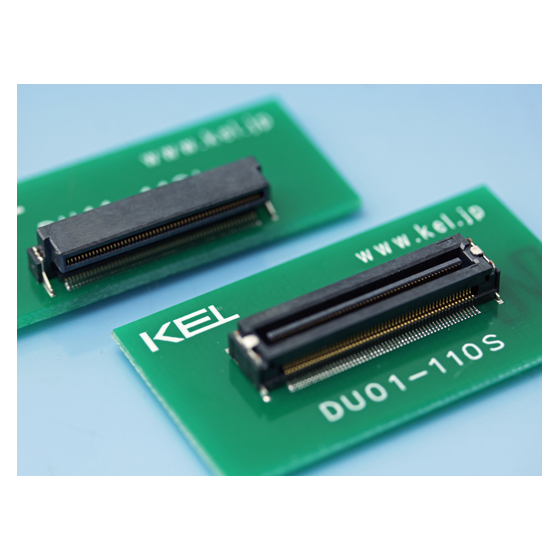

小型フローティングコネクタ 0.4mmピッチフローティングコネクタ DUシリーズ
DUシリーズは0.4mmピッチフローティングコネクタです。フローティングコネクタとして業界最小レベルのコンタクトピッチ0.4mmの製品化を実現しています。当社0.5mmピッチフローティングコネクタDYシリーズとの大きさを比較すると基板占有面積はプラグで約48%、レセプタクルで約31%の省スペース化が図られています。0.4mmピッチながらXY方向に±0.4mmの可動することが可能であり、機器の組み立て公差のズレを吸収することができます。実装方式は垂直接続を用意。プラグ側の接触部はDY同様、円弧形状をしており、異物を噛み込み難い構造としています。レセプタクルの底面の端子露出を無くし、異物侵入防止とコンタクト底部のパターン配線を可能としています。DUシリーズの有効嵌合長は1.2mmで、嵌合時の信頼性を確保しています。接触方式はコンタクトカンチレバータイプ。極数はDYシリーズの最高140極に対し200極まで展開可能。200極では長手方向で40.36mmの小型化を実現し、幅方向は7.5mm。スタック高は7mm～。防塵対策として、レセプタクル側はカプトンテープにより自動実装対応とし、嵌合口を封止しています
この製品へのお問い合わせ
基本情報
DUシリーズは0.4mmピッチフローティングコネクタです。フローティングコネクタとして業界最小レベルのコンタクトピッチ0.4mmの製品化を実現しています。当社0.5mmピッチフローティングコネクタDYシリーズとの大きさを比較すると基板占有面積はプラグで約48%、レセプタクルで約31%の省スペース化が図られています。0.4mmピッチながらXY方向に±0.4mmの可動することが可能であり、機器の組み立て公差のズレを吸収することができます。実装方式は垂直接続を用意。プラグ側の接触部はDY同様、円弧形状をしており、異物を噛み込み難い構造としています。レセプタクルの底面の端子露出を無くし、異物侵入防止とコンタクト底部のパターン配線を可能としています。DUシリーズの有効嵌合長は1.2mmで、嵌合時の信頼性を確保しています。接触方式はコンタクトカンチレバータイプ。極数はDYシリーズの最高140極に対し200極まで展開可能。200極では長手方向で40.36mmの小型化を実現し、幅方向は7.5mm。スタック高は7mm～。防塵対策として、レセプタクル側はカプトンテープにより自動実装対応とし、嵌合口を封止しています
価格帯
納期
用途／実績例
ー
カタログ（3）
カタログをまとめてダウンロード
