設備条件に合わせた分岐・遮断器構成を個別設計。高効率な直流給電と、将来のサーバー増設に対応します。

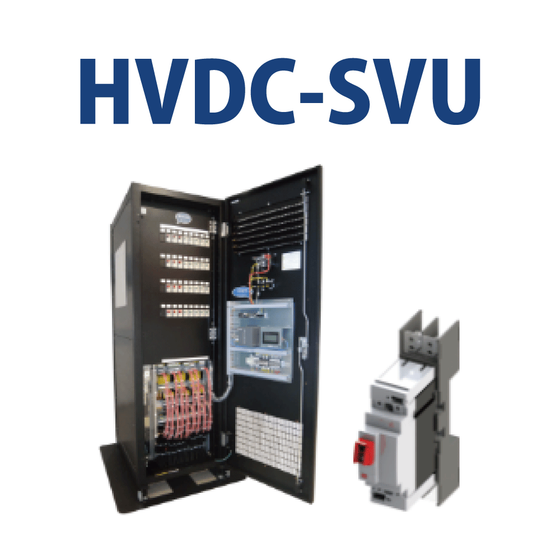

データセンターの直流給電設備には、給電効率だけでなく、保守性、安全性、保護協調、将来の負荷増設まで考慮した分岐構成が求められます。 「HVDC-SVU」は、HVDC・DC380Vクラスの高電圧直流給電システムに対応した、データセンター向け直流分電盤です。 直流380V対応のコンパクトな差込形ブレーカーを採用し、盤内の省スペース化を実現。最大84個のブレーカーを搭載できるため、限られた設置スペースを有効活用できます。 設備容量、必要分岐数、負荷条件に応じて、分岐回路数や遮断器構成を個別に設計可能です。差込形ブレーカーにより、設備変更やサーバー増設時の分岐追加にも柔軟に対応します。 【活用シーン】 ・HVDC給電方式を採用するデータセンター ・通信ビルやサーバールームの直流給電設備 ・ブレーカー単位の電流監視を必要とする設備 【導入効果】 ・設備変更や分岐追加に柔軟に対応 ・将来の負荷増設を考慮した拡張性を確保 ・電流監視による保守性の向上と異常箇所の早期把握 詳細は資料をご確認いただくか、お問い合わせください。
この製品へのお問い合わせ
基本情報
【主な特長】 最大84分岐の省スペース設計と、増設・変更に対応しやすい独自構造を採用しています。 ・HVDC・DC380Vクラスの高電圧直流給電に対応 ・コンパクトな差込形ブレーカーを最大84個搭載可能 ・設備条件に応じた分岐回路数、遮断器構成の個別設計 ・設備変更や将来のサーバー増設に柔軟に対応 ・施工性と安全性に優れた独自のSVU構造を採用 ・オプション搭載により、ブレーカーごとの電流監視が可能 ・特許取得、グッドデザイン賞受賞製品 【主な仕様】 最大84個の差込形ブレーカーを搭載し、2系統入力にも対応可能です。 ・対応電源：DC400V（高抵抗中点接地） ・入力方式：2系統入力にも対応可能 ・外形寸法：幅700 mm × 高さ2、000 mm ・最大搭載数：84個 ・ブレーカー：2Pコンパクトタイプ差込形ブレーカー ・ブレーカー極数：2極 ・最大定格電流：50AF／50AT ・遮断容量：10kA ・端子台：スプリング式 ・監視機能：オプション対応
価格情報
お問い合わせください。
納期
用途／実績例
【用途例】 ・HVDC・DC380V給電方式を採用するデータセンターの直流分岐 ・高電圧直流給電設備の新設・更新 ・サーバー設備増設に伴う直流分岐回路の追加 ・通信ビルやサーバールームの直流給電 ・限られた設置スペースを有効活用した多分岐構成 ・ブレーカーごとの電流監視による設備運用の見える化
カタログ（1）
カタログをまとめてダウンロード
企業情報
ヘキサコア株式会社は、通信ビルやデータセンター向けの設備、および計測・監視システムの設計・製造・販売を行っています。 世界的に持続可能な社会の実現が求められる中、通信インフラと電力インフラは、私たちの暮らしや社会活動を支える重要な基盤です。 ヘキサコアは、お客様のご要望に応える技術力と、きめ細かなサポート体制により、通信・電力インフラの安全かつ効率的な構築・運用を支援するとともに、エネルギーの効率的な利用に貢献するソリューションをご提案します。 【お知らせ】 2023年4月1日、株式会社中央製作所から社名を変更しました。
