NY50Aシリーズ / MNY50Aシリーズ

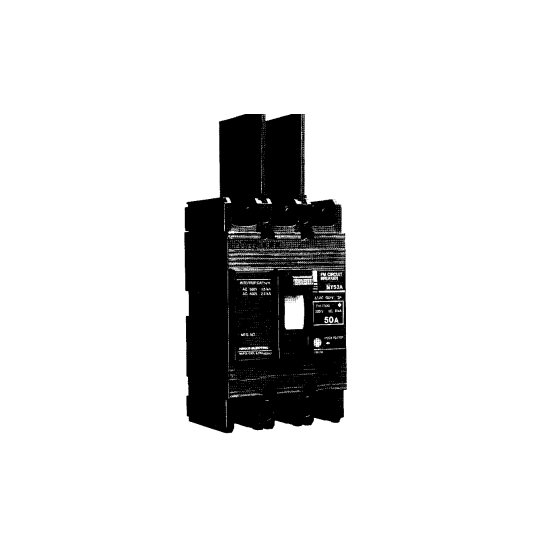

日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY50Aシリーズ MNY50Aシリーズ
NY50Aシリーズ（NY52A / NY53A）およびMNY50Aシリーズ（MNY53A）は、50AFの完全電磁式配線用遮断器
NY50Aシリーズ（一般配線保護用） 分電盤や制御盤の中容量幹線・分岐回路、各種電源装置の保護を担う50AF配線用遮断器です（2極：NY52A、3極：NY53A）。一般的な熱動電磁式と異なり、オイルダッシュポットを用いた完全電磁式を採用しているため、夏場の密閉盤内や発熱機器が密集する過酷な温度環境でも設計値通りのトリップ特性を発揮。30AFでは容量不足となる大電流負荷（ヒーター盤、大容量スイッチング電源、配電幹線など）において、誤トリップの不安を払拭し、強固な電源インフラを構築します。 MNY50Aシリーズ（モータ保護兼用） 送風機、高圧ポンプ、大型コンプレッサなど、容量の大きい三相誘導電動機に対応した50AFのモータブレーカです（3極：MNY53A）。モータ始動時に流れる定格の数倍におよぶ大突入電流（インラッシュ電流）を許容する大突入電流遅延特性を備えており、起動時の誤作動を徹底的に防止。万一の過負荷や拘束、短絡事故発生時には速やかに回路を遮断します。完全電磁式のため、トリップ後も冷却時間を待たずに即時再投入が可能で、工場の生産ラインや重要設備のダウンタイムを最小限に抑えます。
この製品へのお問い合わせ
基本情報
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY50Aシリーズ(NY52A NY53A) MNY50Aシリーズ(MNY53A)
価格帯
納期
用途／実績例
NY50Aシリーズ（一般配線保護用） 分電盤や制御盤の中容量幹線・分岐回路、各種電源装置の保護を担う50AF配線用遮断器です（2極：NY52A、3極：NY53A）。一般的な熱動電磁式と異なり、オイルダッシュポットを用いた完全電磁式を採用しているため、夏場の密閉盤内や発熱機器が密集する過酷な温度環境でも設計値通りのトリップ特性を発揮。30AFでは容量不足となる大電流負荷（ヒーター盤、大容量スイッチング電源、配電幹線など）において、誤トリップの不安を払拭し、強固な電源インフラを構築します。 MNY50Aシリーズ（モータ保護兼用） 送風機、高圧ポンプ、大型コンプレッサなど、容量の大きい三相誘導電動機に対応した50AFのモータブレーカです（3極：MNY53A）。モータ始動時に流れる定格の数倍におよぶ大突入電流（インラッシュ電流）を許容する大突入電流遅延特性を備えており、起動時の誤作動を徹底的に防止。万一の過負荷や拘束、短絡事故発生時には速やかに回路を遮断します。完全電磁式のため、トリップ後も冷却時間を待たずに即時再投入が可能で、工場の生産ラインや重要設備のダウンタイムを最小限に抑えます。
詳細情報
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY50Aシリーズ(NY52A NY53A) MNY50Aシリーズ(MNY53A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY50Aシリーズ(NY52A NY53A) MNY50Aシリーズ(MNY53A) フレームの大きさ(AF)・極数(2極・3極)・基本型名(NY52A NY53A MNY53A)定格絶縁電圧・定格使用電圧・標準定格電流(A)・瞬時引外し式(IT)・瞬時引外し電流値(A)・定格遮断容量(kA)・表面形製品質量(kg)・備考
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY50Aシリーズ(NY52A NY53A) MNY50Aシリーズ(MNY53A) 動作時限ー温度補正曲線
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY50Aシリーズ(NY52A NY53A) MNY50Aシリーズ(MNY53A) 動作特性曲線
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY50Aシリーズ(NY52A NY53A) MNY50Aシリーズ(MNY53A) 動作特性曲線
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY50Aシリーズ(NY52A NY53A) MNY50Aシリーズ(MNY53A) 外形寸法図
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| NY50Aシリーズ(NY52A NY53A) | 一般配線保護用。中容量の安定保護：最大50Aクラスの幹線・分岐回路、ヒーター、電源盤などの定常負荷を確実に保護。 温度無依存・即時復帰：完全電磁式のため密閉盤内の高温環境でも熱による誤トリップがなく、遮断後もバイメタルの冷却待ちなしで即再投入が可能。 |
| MNY50Aシリーズ(MNY53A) | モータ保護兼用】 大突入電流遅延特性：中容量の三相モータ（ポンプ、大型ファン、コンプレッサ等）始動時に流れる定格の数倍のインラッシュ電流を誤検知せず通過。 異常時のみ高速遮断：起動時の突入は許容しつつ、過負荷・拘束・短絡などの真の異常発生時には速やかに回路を遮断。 |
カタログ（1）
カタログをまとめてダウンロード
