DM30(DM32・DM33) DM50(DM52 DM53)
株式会社日幸電機株製作所 完全電磁式ブレーカ New-FM DM30シリーズ DM50シリーズ
完全電磁式ブレーカだから周囲温度の影響を受けない動作特性！トリップ後の即時再投入が可能！小電流から選べるきめ細かな定格！
1. DM30（30AF）が向いている用途 制御盤・操作盤内の小容量電源分岐 計装機器、PLC電源、DC電源ユニット、表示灯回路などの小電流分岐回路。 低アンペア機器の直前保護 一般的なMCCBでは用意が少ない1A〜10A近辺の回路でも、サーキットプロテクタに近い感覚で盤用ブレーカーとして配置可能。 省スペースが求められる盤内分岐 外形がコンパクトなため、分岐回路数が多い盤内で省スペース化を図りたい場合に適しています。 2. DM50（50AF）が向いている用途 動力盤・動力分岐回路 200V級の小型三相誘導モータ（ポンプ、ファン、コンプレッサ等）やヒーター負荷の分岐回路。 分電盤の幹線受電部および中容量幹線分岐 DM30を分岐回路としたときの小規模な盤の主幹（メインブレーカー）、または動力分電盤の中容量送り回路。 突入電流・短絡容量がやや大きい系統 電源容量が大きく、30AFでは定格遮断容量（kA）が不足する恐れがある母線直結回路。
この製品へのお問い合わせ
基本情報
DM32 DM33 DM52 DM53
価格帯
納期
用途／実績例
配電盤・分電盤の分岐回路や各種産業機器の受配電部に用いられる完全電磁式の遮断器
詳細情報
-

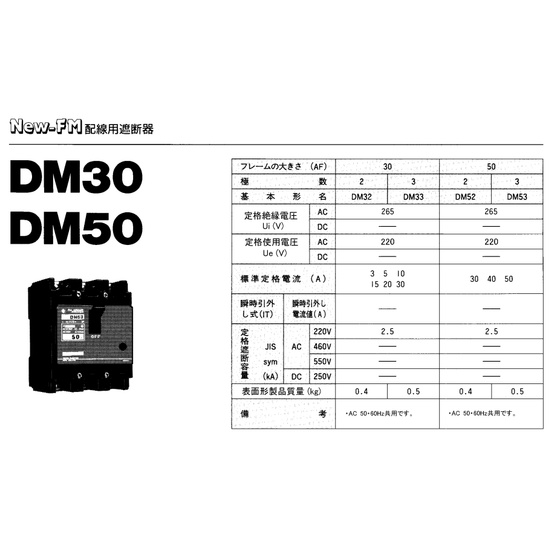

フレームの大きさ(AF)・極数(2極・3極)・基本型名(DM32・DM33・DM52・DM53) 定格絶縁電圧・定格使用電圧・標準定格電流(A)・瞬時引外し式(IT)・瞬時引外し電流値(A)・定格遮断容量(kA)・表面形製品質量(kg)・備考
-
DM30シリーズ・DM50シリーズ 動作特性曲線・時限変化百分率
-
DM30シリーズ DM50シリーズ 外形寸法図 表面形・穴明寸法・表根穴明寸法
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| DM32 | |
| DM33 | |
| DM52 | |
| DM53 |
カタログ（1）
カタログをまとめてダウンロード
