NS100A MNS100Aシリーズ

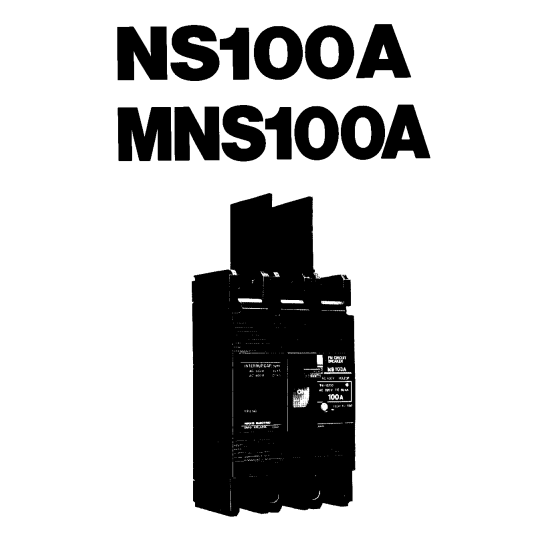

日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS100A MNS100Aシリーズ
盤内高温でも誤動作なし。完全電磁式 100AF配線用遮断器『New-FMシリーズ NS100A / MNS100A』
日幸電機製作所の「New-FMシリーズ NS100A / MNS100A」は、オイルダッシュポット機構による完全電磁式を採用した100AF配線用遮断器です。周囲温度の影響を受けない高精度な過電流保護と、トリップ直後の即時再投入を実現。幹線・分岐回路用の配線保護型「NS100A」と、電動機保護用の「MNS100A」を取り揃えています。
この製品へのお問い合わせ
基本情報
周囲温度に左右されない高信頼なトリップ特性 バイメタル式（熱動式）と異なり、密閉シリンダー内のオイルダッシュポットダンパーと磁力で引き外しを制御。大電流による盤内温度の上昇や、低温環境下でも動作遅延特性がブレません。 トリップ後の即時再投入でダウンタイム最小化 バイメタルの冷却を待つ必要がないため、過電流や短絡の要因を排除した直後に再投入が可能です。生産ラインや重要設備の停止時間を最短に抑えます。 100AFクラスの動力・幹線回路をしっかり保護 工場幹線、動力盤、工作機械など、定格電流が大きくなる100Aクラスの系統において、電線保護・機器保護を確実に行います 配線保護用（NS102A / NS103A）：幹線・分岐回路の過負荷および短絡遮断（2P / 3P） モータ保護兼用（MNS103A）：モータ始動時の過大な突入電流ではトリップせず、拘束や過負荷運転を確実に検知（3P）
価格帯
納期
用途／実績例
機器の集約により熱がこもりやすい制御盤・動力盤（バイメタルの熱影響による誤トリップを防止） 復旧速度がライン稼働率に直結する自動化設備・FAプラント 四季の温度変化が激しい工場や屋外キュービクル内 配電盤、動力制御盤、産業機械、工作機械、ポンプ・ファン・コンプレッサなどのモータ回路
詳細情報
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS100A(NS102A NS103A) MNS100A(MNS103A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS100A(NS102A NS103A) MNS100A(MNS103A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS100A(NS102A NS103A) MNS100A(MNS103A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS100A(NS102A NS103A) MNS100A(MNS103A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS100A(NS102A NS103A) MNS100A(MNS103A)
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| NS102A | 2極 (2P2E)・配線保護用（単相回路・直流等）・100AF・幹線・分岐回路の過負荷および短絡遮断（2P ） |
| NS103A | 3極 (3P3E)・配線保護用（三相回路・幹線等）・100AF・幹線・分岐回路の過負荷および短絡遮断（3P） |
| MNS103A | 3極 (3P3E)・モータ保護兼用（三相誘導電動機用）・100AF・モータ始動時の過大な突入電流ではトリップせず、拘束や過負荷運転を確実に検知（3P） |
カタログ（1）
カタログをまとめてダウンロード
