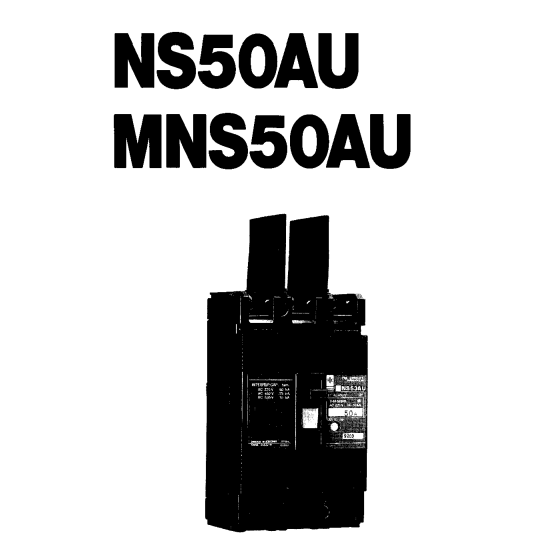

NS50AU MNS50AUシリーズ
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS50AU MNS50AUシリーズ
UL規格（北米安全規格）認定を取得した50AFの完全電磁式配線用遮断器（MCCB）
New-FMシリーズにおけるNS50AU（NS52AU / NS53AU）およびMNS50AU（MNS53AU）は、末尾の「U」が示す通り、UL規格（北米安全規格）認定を取得した50AFの完全電磁式配線用遮断器（MCCB）です。 国内市場向けだけでなく、北米（アメリカ・カナダ）向け輸出機械や装置の制御盤・配電盤への組み込みを主目的として設計されています。
この製品へのお問い合わせ
基本情報
・頭文字「M」の有無 NS：一般配線保護用（ヒーター、電源、一般負荷） MNS：モータ保護兼用（三相誘導電動機用・大突入電流遅延特性） ・数字部分 52：2極（2P） 53：3極（3P） ・末尾「AU」 A：50AF標準フレーム規格 U：UL規格（UL489など）／CSA規格対応のグローバル認定仕様 国内向け装置 ➔ 通常の NS50A / MNS50A（大遮断が必要なら AH） 北米（アメリカ・カナダ）向け装置・UL盤 ➔ NS50AU / MNS50AU
用途／実績例
NS50AUシリーズ（NS52AU / NS53AU）【一般配線保護・UL対応】 主な用途：北米輸出用の産業機械、工作機械、半導体製造装置などの制御盤内電源分岐、ヒーター回路、スイッチング電源一次側保護。 特長： ・北米安全規格適合：UL Listed等の認証を取得しており、北米規格（NFPA79等）が求められる盤設計にそのまま適合可能。 ・完全電磁式の環境耐性：オイルダッシュポット機構により盤内温度（密閉盤での熱蓄積）の影響を受けず、設計通りの定格で過負荷・短絡をカット。 MNS50AUシリーズ（MNS53AU）【モータ保護兼用・UL対応】 主な用途：北米向け輸出機械・プラント設備に搭載される三相モータ（冷却ポンプ、排気ファン、コンプレッサ等）の直近保護。 特長 ・モータ専用遅延＋UL認証：モータ起動時の激しいインラッシュ電流（始動電流）を受け流しつつ、万一の拘束や相間短絡時は高速遮断。 ・冷却待ちゼロ：バイメタル式と異なり、遮断後の冷却を待たずに即時再投入できるため、海外現地での復旧時間・ダウンタイムを最小化。
詳細情報
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS50AU(NS52AU NS53AU) MNS50AU(MNS53AU)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS50AU(NS52AU NS53AU) MNS50AU(MNS53AU) フレームの大きさ(AF)・極数(2極・3極)・基本型名(NS52AU NS53AU MNS53AU)定格絶縁電圧・定格使用電圧・標準定格電流(A)・瞬時引外し式(IT)・瞬時引外し電流値(A)・定格遮断容量(kA)・表面形製品質量(kg)・備考
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS50AU(NS52AU NS53AU) MNS50AU(MNS53AU) 動作時限ー温度補正曲線
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS50AU(NS52AU NS53AU) MNS50AU(MNS53AU) 動作特性曲線
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS50AU(NS52AU NS53AU) MNS50AU(MNS53AU) 外形寸法図
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS50AU(NS52AU NS53AU) MNS50AU(MNS53AU) 外形寸法図
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| NS50AU(NS52AU NS53AU) | UL対応型。北米向け輸出装置・グローバル仕様盤。UL規格に準拠した空間・沿面距離、端子構造 |
| MNS50AU(MNS53AU) | UL対応型。北米向け輸出装置・グローバル仕様盤。UL規格に準拠した空間・沿面距離、端子構造 |
カタログ（1）
カタログをまとめてダウンロード
