NS30AB NS30A MNS30AB MNS30Aシリーズ
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器
熱狂する盤内に、揺るぎない冷静さを。 周囲温度に惑わされない、完全電磁式ブレーカ！
NS30A / NS30AB（一般配線保護用） 産業機械や制御盤内の電熱・照明・各種制御電源回路を確実に保護する30AF配線用遮断器です。完全電磁式ならではの温度耐性により、高密度実装による盤内温度上昇時も誤作動を起こしません。標準的な表面配線に対応する「NS30A（NS32A/NS33A）」に加え、盤裏面からのスタッド配線が可能な「NS30AB（NS32AB/NS33AB）」をラインナップ。盤表面の配線露出を抑えたスマートな盤面構成や省スペース化など、盤構造に応じた最適なレイアウト設計を実現します。 3. MNS30A / MNS30AB（モータ保護兼用） 三相・単相誘導電動機（ポンプ、ファン、コンプレッサ等）の始動時に発生する過渡的な大突入電流に対応したモータ保護兼用モデルです。オイルダッシュポットによるモータ専用の遅延特性を備え、起動時の不要トリップを確実に防止しながら、拘束や短絡といった異常時はミリ秒単位で高速遮断します。標準配線用の「MNS30A」と裏面配線用の「MNS30AB」を揃え、始動負荷の重い現場でも即時再投入可能なタフネス性と、柔軟な盤内実装性を両立します。
この製品へのお問い合わせ
基本情報
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS30AB(NS32AB NS33AB) NS30A(NY32A NS33A) MNS30AB(MNS33AB) MNS30A(MNS33A) 負荷がモータなら ➔ MNS（大突入電流遅延） 負荷が一般電源・ヒーターなら ➔ NS（一般配線保護） 盤の配線方式が表面なら ➔ 末尾なし（A） 裏面接続や特殊盤構造なら ➔ 末尾「B」（AB） ※頭文字「M」の有無：無印（NS）＝一般配線保護用、M付き（MNS）＝モータ保護兼用（モータブレーカ） ※末尾「B」の有無：裏面接続（Back-connection / 盤裏配線仕様）または取付方式・端子仕様の違い（標準表面形に対して裏面形・盤内取付互換仕様）
価格帯
納期
用途／実績例
◎NS30A / NS30AB が向いている用途 ・産業機械・FA盤の制御電源分岐 スイッチング電源、トランス一次側、ヒーター回路など、突入電流が比較的小さい定常負荷回路の保護。 ・裏面配線が指定された配電盤（※NS30AB） 盤表面をすっきり保ちたい密閉型制御盤や、裏面配線ダクト方式を採用している盤内回路。 ◎MNS30A / MNS30AB が向いている用途 ・小型モータの直近保護 ファン、ブロア、冷却水ポンプ、コンベア駆動モータなど。 始動時に定格の数倍流れる突入電流を許容するオイルダッシュポット遅延（モータ特性）を備えており、起動時の誤トリップを防止。 ・盤内スペースが限られたモータコントロールセンタ（MCC） モータごとの分岐保護を省スペースに組みたい設備。 選定のポイント ・負荷がモータなら ➔ MNS（大突入電流遅延） ・負荷が一般電源・ヒーターなら ➔ NS（一般配線保護） ・盤の配線方式が表面なら ➔ 末尾なし（A） ・裏面接続や特殊盤構造なら ➔ 末尾「B」（AB）
詳細情報
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS30AB(NS32AB NS33AB) NS30A(NY32A NS33A)MNS30AB(MNS33AB)MNS30A(MNS33A)
-

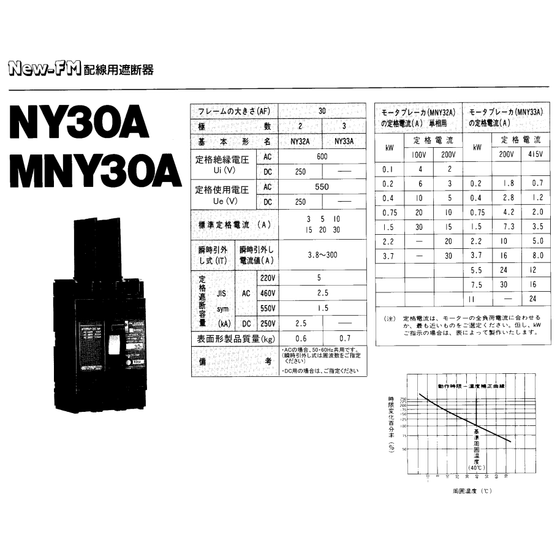

日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS30AB(NS32AB NS33AB) NS30A(NY32A NS33A)MNS30AB(MNS33AB)MNS30A(MNS33A) フレームの大きさ(AF)・極数(2極・3極)・基本型名(NS32AB NS33AB NS32A NS33A MNS33AB MNS33A) 定格絶縁電圧・定格使用電圧・標準定格電流(A)・瞬時引外し式(IT)・瞬時引外し電流値(A)・定格遮断容量(kA)・表面形製品質量(kg)・備考
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS30AB(NS32AB NS33AB) NS30A(NY32A NS33A)MNS30AB(MNS33AB)MNS30A(MNS33A) 動作時限ー温度補正曲線
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS30AB(NS32AB NS33AB) NS30A(NY32A NS33A)MNS30AB(MNS33AB)MNS30A(MNS33A) 動作特性曲線
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS30AB(NS32AB NS33AB) NS30A(NY32A NS33A)MNS30AB(MNS33AB)MNS30A(MNS33A) 動作特性曲線
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NS30AB(NS32AB NS33AB) NS30A(NY32A NS33A)MNS30AB(MNS33AB)MNS30A(MNS33A) 外形寸法図
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| NS30A(NS32A NS33A) | 一般配線保護（表面形）主な負荷対象(抵抗負荷、ヒーター、電源、制御回路) 標準的な表面配線・端子接続用 |
| NS30AB(NY32AB NS33AB) | 一般配線保護（裏面形等）主な負荷対象(上記と同様（盤構造に応じた配線) 盤裏側からの配線や特定取付構造に対応 |
| MNS30A(MNS33A) | モータ保護兼用（表面形） 主な負荷対象(三相/単相モータ、コンプレッサ、ポンプ) 始動突入電流で誤トリップしない遅延特性 |
| MNS30AB(MNS33AB) | モータ保護兼用（裏面形等）主な負荷対象(上記モータ負荷（盤構造に応じた配線)) モータ特性＋裏面配線・盤構造対応 |
カタログ（1）
カタログをまとめてダウンロード
