NY100A MNY100Aシリーズ

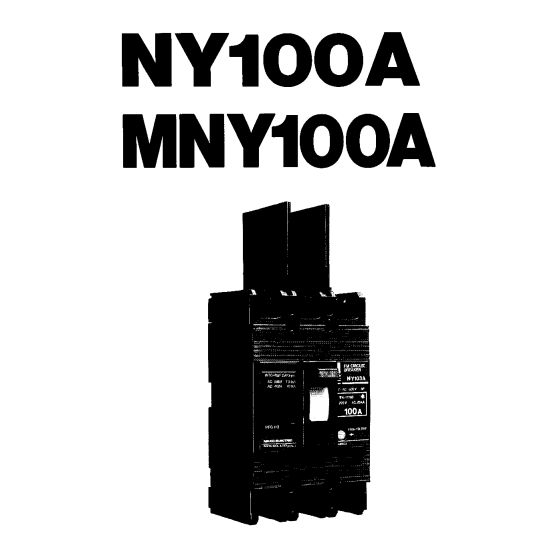

日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY100A MNY100Aシリーズ
大容量ラインの過酷な盤内環境にも。完全電磁式 100AF 配線用遮断器『New-FMシリーズ NY100A / MNY100A』
日幸電機製作所の「New-FMシリーズ NY100A / MNY100A」は、オイルダッシュポットを用いた完全電磁式を採用した100AFの配線用遮断器です。盤内の温度上昇・外気温変化に影響されない確実な動作と、トリップ直後の即時再投入を実現。幹線・分岐用の配線保護型「NY100A」と、モータ保護兼用の「MNY100A」を展開しています。
この製品へのお問い合わせ
基本情報
完全電磁式（オイルダッシュポット式）で環境温度に左右されない バイメタル式（熱動式）のように盤内温度の上昇や寒暖差によってトリップ特性が変動（ドリフト）しません。熱がこもりやすい大電流盤内でも、設計定格どおりの確実な保護を発揮します。 冷却待ちゼロ。トリップ後の即時再投入で稼働率向上 過電流・短絡事故の原因を取り除けば、バイメタルの放熱冷却を待たずにその場でレバー再投入が可能。設備の停止時間（ダウンタイム）を最小限に抑えます。 100AFクラスの安定した大容量保護 工作機械、大型動力盤、工場の幹線回路など、比較的容量の大きい幹線・分岐回路の過負荷および短絡保護に最適です。 配線用・モータ保護用の2系統をラインアップ 配線保護用（NY102A / NY103A）：幹線・電線の過負荷・短絡保護（2P / 3P） モータ保護兼用（MNY103A）：始動時の大電流をスルーし、運転中の過負荷・拘束・短絡を確実に検知（3P）
価格帯
納期
用途／実績例
発熱密度の高い大型動力盤・密閉盤（電流集中による盤内温度上昇下でも誤トリップを防止） 即時復帰が求められる連続生産ライン・プラント設備 外気温度の影響を受けやすい屋外設置キュービクル・受変電設備 動力制御盤、配電盤、工作機械、大型冷凍空調機、ポンプ・コンプレッサ等のモータ保護回路
詳細情報
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY100A(NY102A NY103A) MNY100A(MNY103A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY100A(NY102A NY103A) MNY100A(MNY103A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY100A(NY102A NY103A) MNY100A(MNY103A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY100A(NY102A NY103A) MNY100A(MNY103A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NY100A(NY102A NY103A) MNY100A(MNY103A)
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| NY100A(NY102A) | 配線保護用（単相・直流等）2極 (2P2E)100AF |
| NY100A(NY103A) | 配線保護用（三相交流・幹線）3極 (3P3E)100AF |
| MNY100A(MNY103A) | モータ保護兼用（三相誘導電動機用）3極 (3P3E)100AF |
カタログ（1）
カタログをまとめてダウンロード
