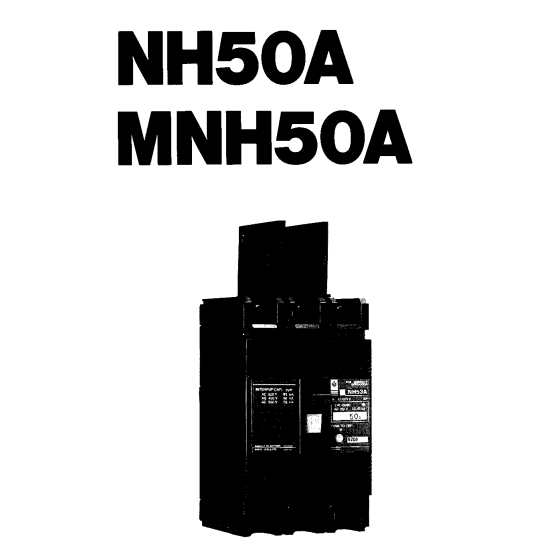

NH50A MNH50Aシリーズ
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器NH50A MNH50Aシリーズ
日幸電機のNew-FMシリーズは電磁コイルとシリコンオイル入りのシリンダ（ダッシュポット）を用いた完全電磁式ブレーカ
周囲温度による動作特性の変化がないバイメタルのような熱動素子をもたないため、盤内温度や外気温（寒暖差）にトリップ電流が左右されず、定格の100%まで安定して連続通電が可能です。 トリップ後の即時再投入が可能過負荷遮断後、バイメタルが冷えるのを待つ必要がなく、原因を除去すれば直ちにハンドルをリセットして電源を再投入できます（復旧時間の短縮）。 過電流と短絡の双方を高精度に保護緩やかな過電流にはオイルの粘性抵抗による遅延（延時動作）が働き、大きな短絡電流にはオイル内のコア引き込みを待たずに即時アマチュアを吸引して瞬時遮断します。
この製品へのお問い合わせ
基本情報
アンペアフレーム（AF）：50 AF 極数（P）：2極（NH52A）、3極（NH53A / MNH53A） 主な定格電流（A）： NH50A（配線用）：5A、10A、15A、20A、30A、40A、50A など MNH50A（モータ用）：対象モータ容量（kW）に応じた各定格電流
価格帯
納期
用途／実績例
NH50A (NH52A / NH53A)：受配電盤、各種制御盤、分電盤、電源装置の幹線および分岐回路保護。 MNH50A (MNH53A)：工作機械、ポンプ、送風機などの三相モータ回路の過負荷・短絡保護（モータブレーカ）
詳細情報
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NH50A(NH52A NH53A) MNH50A(MNH53A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NH50A(NH52A NH53A) MNH50A(MNH53A)
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NH50A(NH52A NH53A) MNH50A(MNH53A) 動作時限ー温度補正曲線
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NH50A(NH52A NH53A) MNH50A(MNH53A) 動作特性曲線
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NH50A(NH52A NH53A) MNH50A(MNH53A) 外形寸法図
-
日幸電機製作所の完全電磁式ブレーカ New-FM 配線用遮断器 NH50A(NH52A NH53A) MNH50A(MNH53A) 外形寸法図
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| NH50A(NH52A NH53A) | 受配電盤、各種制御盤、分電盤、電源装置の幹線および分岐回路保護。 |
| MNH50A(MNH53A) | 工作機械、ポンプ、送風機などの三相モータ回路の過負荷・短絡保護（モータブレーカ） |
カタログ（1）
カタログをまとめてダウンロード
