「電源用」「同軸用」「信号用」で別々に基板へ実装しなければならないコネクタを一体化

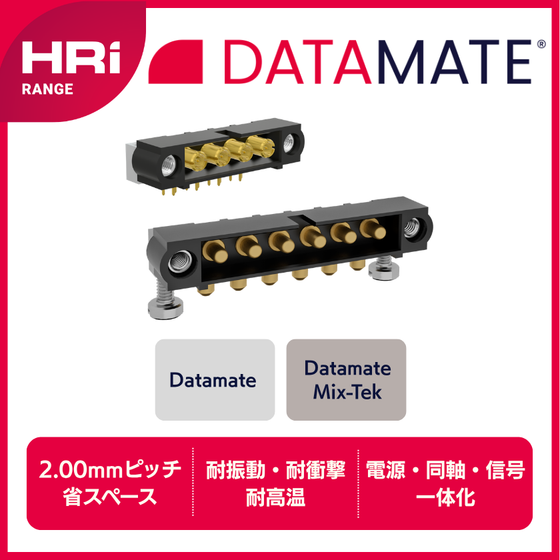

Datamateファミリーには、1つのコネクタ内に最大12極の単列パワ―（電源）コンタクトまたは4.00mmピッチ同軸コンタクトと、2列の2.00mmピッチ信号コンタクトを統合できる製品群「Datamate Mix-Tek」もラインナップされています。 Datamate Mix-Tekは、耐衝撃性・耐振動性・耐熱性において従来と同等の優れた保護性能を発揮しながら基板上の省スペース化と配線の簡略化を実現し、防衛や航空宇宙、モータースポーツ、医療機器といった厳しい要件が求められる用途においても高い設計自由度を提供することができます。
この製品へのお問い合わせ
基本情報
【Datamateシリーズの特徴】 ■信号コンタクトあたり3Aの電流容量 ■「4本指コンタクト構造」の設計で激しい振動や衝撃を受けても、接続状態を維持 ■べリウム銅コンタクト採用 ■500回の嵌合耐久性 ■選べるロック・固定機構 ■低アウトガス性で宇宙・防衛、光学機器の要求水準に最適 【Datamate Mix-Tekの仕様】 ■動作温度：-55℃ 〜 +125℃ ■接触抵抗：25mΩ max ■最大電圧：1,200V AC/DC（電源/信号用）、1,000V AC/DC（同軸用） ■耐振動性：10G (98m/s²) / 6時間・20G (196m/s²) / 2時間 ■耐衝撃性：100G (981m/s²) ※詳細仕様については、お気軽にお問い合わせください。 ※メーカー・製品の紹介資料について、弊社公式サイトをご覧ください。
価格帯
納期
用途／実績例
■航空・ドローン（無人航空機） ■宇宙 ■電気自動車 ■防衛 ※詳しくは、PDF資料をダウンロードいただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は、日本と世界の架け橋として、電子機器製造業界における開発、設計、購買など、 お客様が中核業務に専念できる環境づくりを支援いたします。 開発から生産に至るまでの様々な問題を解決することにより、お客様が業務に集中できる環境を整え、 業界全体の健全な発展に貢献しています。
