カップ型形状と逆回転機能で研磨後のワーク取り出しを効率化！静音設計＆インバーター振幅調整対応の振動バレル研磨機。

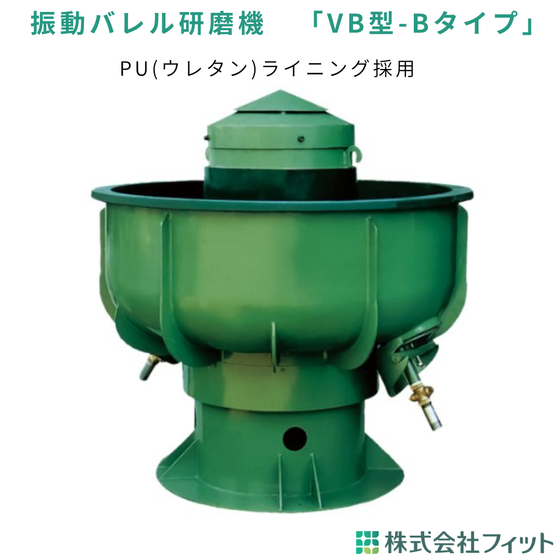

【VB型-Bタイプ 振動バレル研磨機】 研磨効率の向上と長寿命化、ランニングコスト削減を両立する設計で、金属・プラスチック部品等のバリ取りから表面仕上げまで幅広く対応。 作業改善とコスト削減を同時に実現したい現場に最適です。 【特長】 ・カップ型構造と逆回転機能で「研磨後の製品（ワーク）の取り出し作業」を省力・スムーズ化 作業者の負担を軽減し、生産ラインのサイクルタイム短縮に貢献 ・インバーター制御による振幅可変機能を搭載 別置操作盤（タイマー・振幅ボリューム付）でワークの形状や材質に応じた最適な研磨条件を容易に設定可能 ・バレル槽内にPU（ウレタン）ライニングを採用 ゴムライニングに比べて長寿命を実現。更に振動効率が向上したことにより、研磨時間の短縮が可能です ・静音設計により工場内の作業環境改善にも寄与 （株）フィットはバレル研磨用のメディア・コンパウンド及び設備の製造・販売会社です。 単に販売するだけでなく、一歩踏み込んだ技術サポートで、貴社の生産性向上をバックアップ。 最適な研磨加工工程をご提案しますので、バレル研磨のことならお気軽にご相談ください！
この製品へのお問い合わせ
基本情報
【主な仕様・スペック（VB型-Bタイプ）】 ■対応型式（全7モデル） ・50B / 100B / 150B / 250B / 350B / 500B / 750B ■製品スペック範囲 ・総容量：50L ～ 750L ・充填量：150kg ～ 2000kg ・本体重量：220kg ～ 1600kg ・モーター：1 HP ～ 15 HP（※1HP＝0.746kW） ・電源電圧：200V（50/60Hz） ・本体外径：Φ690mm ～ Φ1750mm ・本体高さ：1010mm ～ 1630mm ■主要機能・設備仕様 ・構造特徴：カップ型・逆回転機能付き（ワークの取り出しがスムーズ） ・騒音対策：静音設計 ・制御方式：インバーター可変制御（振幅調整可能） ・操作盤：別置タイプ（ON/OFFスイッチ、研磨タイマー、振幅ボリューム） ・ライニング：PU（ポリウレタン）ライニング ・本体カラー：グリーン / ベージュの2色展開
価格帯
納期
用途／実績例
【用途・実績例】 ■主な用途 ・金属加工部品（プレス、鋳造、鍛造、切削品）のバリ取り・面取り ・スケール除去・錆取り・熱処理後の表面洗浄 ・樹脂・プラスチック成型品のバリ取り・光沢仕上げ ・精密部品の角磨き・表面粗さ改善 ■想定導入業界・実績例 ・自動車部品メーカー：ギア、ブラケット、エンジン周辺小物の大量バリ取り ・機械要素部品メーカー：ベアリング、継手、ネジ・ボルト類の表面処理 ・電子・電気部品メーカー：金属端子、ヒートシンク等のバリ取り＆面取り ・医療機器・工具メーカー：ステンレス・チタン部品の平滑仕上げ ■解決できる課題 ・ワークの取り出し・選別作業に時間がかかり、生産性が上がらない ・作業者ごとの取り出し作業のばらつきや疲労を軽減したい ・ワークの材質や形状ごとに細かく振幅や研磨時間をコントロールしたい
カタログ（2）
カタログをまとめてダウンロード
企業情報
FUTABA GROUPは【総合表面処理企業】です。 2024年7月、二葉産業株式会社は「FGIホールディングス株式会社」を持株会社とする、8社の子会社を持つグループ体制（FUTABA GROUP）へと進展しました。 【FUTABA GROUP】 日本6社 中国、タイ、韓国各1社 ■FGIホールディングス （名古屋市） FUTABA GROUPの持株会社 ■二葉産業株式会社（名古屋市） あらゆる表面処理材・設備を取り扱う専門商社 ■二葉特殊電着株式会社（名古屋市） ・電着塗装加工 量産から試作まで防錆、絶縁用途やその他高機能性を付与 ・高機能性電着塗装技術の開発 ■二葉治具エンジニア株式会社（名古屋市） めっき・塗装用治具の設計・試作・製造・販売 ■株式会社フィット（名古屋市） バレル研磨材・設備の製造・販売・輸出入 ■有限会社井ノ口研磨工業所（兵庫県尼崎市） 一般部品・精密部品のバレル研磨加工 お問い合わせ窓口 FGIホールディングス株式会社 052-739-0661 info@futaba-web.com
