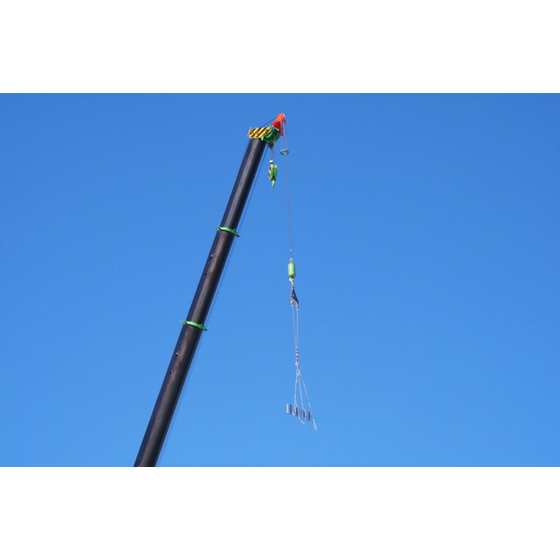

高い強度と靭性で、クレーン構造部材の薄肉化・軽量化を検討
クレーンは、吊り上げ能力を確保しながら、ブームやアウトリガーなどの自重を抑えることが求められます。部材を厚くすれば強度は確保しやすい一方、機体重量の増加は作業性や輸送性に影響します。強度と軽量化の両立を検討する構造部材に、日本製鉄の溶接構造用高張力鋼板「WEL-TEN」をご提案します。 WEL-TENは、高い引張強さと切欠靭性を備え、溶接構造に使用できる高張力鋼板です。必要強度を満たす範囲で板厚を見直すことにより、構造部材の軽量化につながる可能性があります。日本製鉄の技術資料でも、クレーンのブームやアウトリガーには高強度鋼が求められることが示されています。クマガイ特殊鋼では、材質・板厚の検討から切断、曲げ、穴あけ、溶接製缶まで対応します。
この製品へのお問い合わせ
関連動画
基本情報
・必要強度を確保しながら、ブームや車体の重量を抑えたい ・高強度材の曲げ・切断・溶接をまとめて相談したい ・荷重条件や使用環境に合う強度クラスを選定したい 設計強度、板厚、靭性、溶接条件、曲げ半径を確認して鋼種をご提案します。 １．主な仕様と特性 ・鋼種区分：高張力鋼板（溶接構造用） ・代表グレード：WEL-TEN540／590／780 ・引張強さ：540～780N/mm²クラス ・降伏点：高く、塑性変形に強い ・板厚範囲：薄板～厚板まで対応可能 ２．加工と施工面の特長 ・溶接性に優れ、予熱条件を抑制可能 ・ガス・レーザー・プラズマ切断に対応 ・曲げ・孔あけ加工が可能 ・普通鋼に近い加工条件で使用可能 ３．性能面のポイント ・高強度による板厚削減・軽量化 ・優れた靭性で割れにくい ・耐久性が高く、構造信頼性に優れる ４．クマガイ特殊鋼の切断加工の仕様 ・WEL-TEN590の板厚4０ｍｍまでレーザー切断が可能 ・寸法公差は±1.0ｍｍ（製品形状により緩和をお願いする場合があり） ・精度よく切断することで、そのあとの加工工数低減に貢献
価格帯
納期
~ 1週間
※クマガイ特殊鋼はWEL-TEN鋼在庫量NO.1、切断加工含めて即納体制を敷いていますので、ロットによって1週間程度。更に特殊な仕様や大ロットの場合はお時間頂く場合があります。メールや電話でお問合せください！！
用途／実績例
WEL-TEN鋼は高い強度と溶接性を併せ持つ高張力鋼板として、幅広い産業分野で実績を持つ材料です。構造安全性を確保しながら軽量化を図れる点が評価されています。 1.主な用途・実用例 ・建設機械：ブーム、アーム、フレーム部材 ・産業機械：架台、支持構造、筐体 ・建築・土木：鉄骨、橋梁部材、耐震補強材 ・エネルギー関連：タンク、支持構造物 ・輸送機器：特殊車両、トレーラー構造部 2.実用面での評価ポイント ・板厚削減による軽量化・燃費向上 ・高強度による長寿命化・保守低減 ・溶接構造に適し量産・大型構造に対応 3.今後期待される市場分野 ・脱炭素対応製品（軽量化によるCO₂削減） ・再生可能エネルギー設備（架台・支持構造） ・防災・インフラ更新向け構造材 ・高耐久・長寿命を求めるBtoC向け製品 WEL-TEN鋼は今後、環境負荷低減と構造信頼性の両立が求められる分野において、さらに採用拡大が期待される高機能鋼材です。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| WEL-TEN540RE、WEL-TEN540（55キロ鋼、SM520相当） | WEL-TEN540 は日本製鉄の高張力鋼板で、引張強さ540N/mm²級を有し、構造物の軽量化と高い安全性を両立できます。JIS SS400 と比べて強度が大幅に高く、板厚削減や耐荷重向上が可能です。また SM520 と同等以上の強度帯に位置しつつ、優れた溶接性と加工性を備え、橋梁・建築・産業機械など幅広い用途で採用されています。 |
| WEL-TEN590RE、WEL-TEN590（60キロ鋼、SM570相当） | WEL-TEN590 は日本製鉄の高張力鋼板で、引張強さ590N/mm²級の高い強度を有し、構造部材のさらなる軽量化と高信頼性を実現します。JIS SS400 と比較すると強度差は顕著で、部材の薄肉化や設計自由度の向上に寄与します。また SM520 を上回る強度帯に位置しながら、溶接性・加工性にも配慮されており、建築・橋梁・建設機械など高強度を求められる分野で広く活用されています。 |
| WEL-TEN780（80キロ鋼、JIS内では相当品を探すのが困難な、超高強度で靭性、溶接性、加工性を持ち合わせた鋼材） | WEL-TEN780 は日本製鉄の超高張力鋼板で、引張強さ780N/mm²級という非常に高い強度を有し、構造部材の大幅な軽量化と高耐久化を実現します。JIS SS400 や SM520 と比較して圧倒的に高強度であり、部材点数削減や長寿命化に貢献します。高度な溶接・加工技術に対応しており、建設機械、クレーン、産業機械など、極めて高い強度が求められる分野で採用されています。 |
