「押さえる・追う・検査する」を一体化。高品質なレーザ溶接を、よりシンプルに。

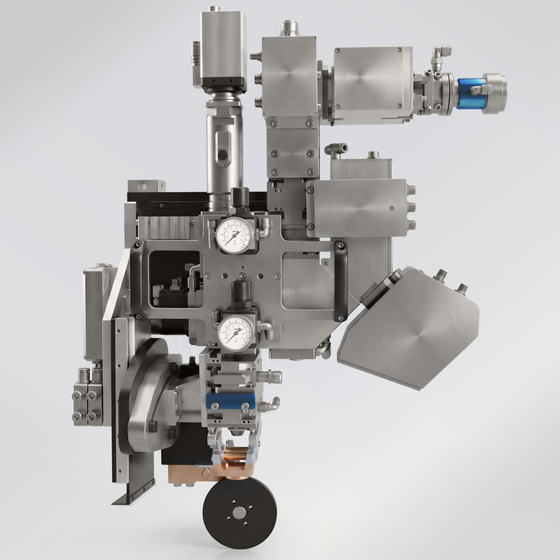

■ WeldMaster Pressure Wheel：レーザ溶接光学系と適応型加圧ローラを統合した自動溶接ソリューション ■ 安定したギャップ管理：最大400 Nの加圧力で部材を押さえ、安定した溶接条件を実現 ■ リアルタイム追従：カメラで接合形状を前方検出し、レーザ位置を高精度に制御 ■ 溶接後も同時検査：後方ラインでシーム形状や溶接欠陥をリアルタイム検出 ■ 適応型プロセス制御：2つのレーザチャネルを独立制御し、出力を動的に分配 ■ 治具を簡素化：複雑なクランプ治具を削減し、量産工程の柔軟性を向上 ■ 幅広い用途：自動車ルーフ、鉄道車両、長手シーム、アルミ-鋼異材接合、大型自由曲面に対応
この製品へのお問い合わせ
関連動画
基本情報
・ 加圧力：0～400 N ― ワークに合わせて最適な加圧力を設定可能 ・ 一定圧力を自動維持 ― 凹凸や位置変化にも追従し、安定した溶接品質を実現 ・ 最大レーザ出力：8 kW ― 高出力レーザ溶接に対応 ・ Zストローク：30 mm ― ワーク形状や高さ変化へ柔軟に追従 ・ 横方向調整角度：10～30° ― 多様な接合形状に対応 ・ リアルタイムシームトラッキング ― 加圧ローラとは独立してレーザ位置を高精度制御 ・ 溶接後のオンライン検査 ― シーム形状や溶接欠陥をリアルタイム検出 ・ 2つのレーザチャネルを独立制御 ― コア・リングビーム等の出力分配を動的に制御 ・ Profinet / EtherCAT / EthernetIP対応 ― 各種生産設備への統合が容易 ・ 複雑なクランプ治具を削減 ― 設備・段取りの簡素化に貢献
価格情報
お問い合わせください
納期
用途／実績例
・ 自動車ボディ：ルーフシームのレーザ溶接 ・ 鉄道車両・大型車両：長尺部品の安定した接合 ・ プロファイル材：長手方向シームの連続溶接 ・ アルミ－鋼の異材接合：加圧によるギャップ管理が必要な接合 ・ 大型自由曲面：形状・高さ変化に追従したレーザ溶接 ・ 重ね溶接・すみ肉溶接：加圧ローラによるギャップ低減 ・ 量産ライン：シームトラッキング＋溶接＋オンライン検査の一体化
