125A・250A・400A・630Aの大容量回路に対応。大型設備の回路方式とケーブル径に合わせて機種を選定できます。

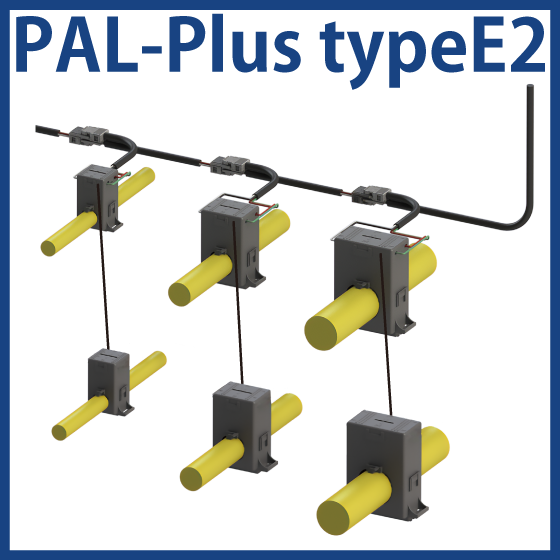

「PAL-Plus typeE2」は、単相3線式・三相3線式回路に対応する分割クランプ式センサーです。125A、250A、400A、630Aの定格電流から、対象回路の実電流やケーブル径、設置条件に合った機種を選定できます。 計測した交流電流と、あらかじめ設定した電圧値・力率値をもとに、簡易電力や簡易積算電力量を算出。Modbus RTUを通じて、PLC、ゲートウェイBOX、監視ソフトウェア「CEW-M4」などの上位機器へ出力できます。 上位機器でデータを収集・保存することで、大型設備間の使用傾向や、設備更新・運用変更の前後における変化を比較できます。 【こんな課題に】 大型の射出成形機や押出機の使用傾向を確認したい 設備更新や運用変更の前後を継続データで確認したい 主幹やライン分岐から設備回路へ計測範囲を広げたい 【導入によって期待できること】 巡回時だけでは把握しにくい使用傾向を継続データで確認 大型設備間や期間ごとの傾向を共通のデータで比較 取得データを設備運用の見直しや計測範囲の拡大に活用
この製品へのお問い合わせ
基本情報
主な仕様 対応回路：単相3線式、三相3線式 センサー構成：2つの電流検知部を1組で使用 計測項目：交流電流、簡易電力、簡易積算電力量など 定格電流：125A、250A、400A、630A 通信方式：Modbus RTU（RS-485） 取付方式：分割クランプ式 上位接続例：PLC、ゲートウェイBOX、監視ソフトウェアCEW-M4 計測データの保存、グラフ化、設備間比較はPLC、ゲートウェイBOX、CEW-M4などの対応する上位機器との接続、連携が必要です。
価格情報
お気軽にお問い合わせください。
納期
用途／実績例
【用途（想定）】 ・大型射出成形機、押出機、大容量補機の簡易電力量監視 ・125A、250A、400A、630A回路への計測点追加 ・大型設備間の電力使用傾向比較 ・設備更新、運用変更、省エネ施策の実施前後比較 ・工場主幹やライン分岐から設備回路への計測展開 定格だけで機種を決定せず、回路方式、実電流、ケーブル径、設置条件、必要精度をご確認ください。
