単相2線・単相3線・三相3線に対応。対象回路や負荷状態に合わせて、1CTまたは2CTの簡易電力量センサーを選べます。
設備回路の簡易電力量を把握するには、電流容量だけでなく、単相2線式、単相3線式、三相3線式などの回路方式に合ったセンサー選びが重要です。 「PAL-Plus typeE」は1CT構成で単相2線式と三相3線式に対応。「PAL-Plus typeE2」は2CT構成で単相3線式と三相3線式に対応します。 計測した交流電流と設定した電圧・力率から、簡易電力と簡易積算電力量を算出。 設備や分岐回路の使用傾向を継続的に確認できます。 【課題】 ・対象回路に合うセンサーを選びたい ・1CTと2CTの違いを確認したい ・電流容量や負荷状態に合わせて選定したい 【導入の効果】 ・回路方式に合わせて機種を選択 ・設備や回路ごとの使用傾向を把握 ・省エネ施策を検討するデータを蓄積 各製品の対応回路、選定条件、接続例は、2つのカタログをダウンロードしてご確認ください。
この製品へのお問い合わせ
基本情報

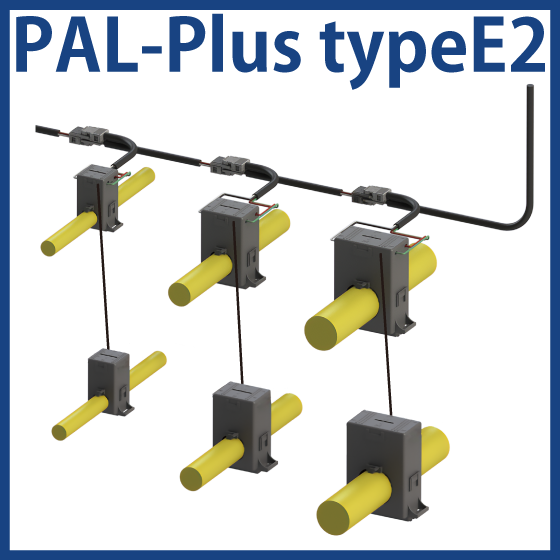

【PAL-Plus typeE】 ・対応回路：単相2線式、三相3線式 ・センサー構成：1CT ・定格電流：60A、125A、250A、400A、630A ・三相3線式：3相平衡回路として換算 【PAL-Plus typeE2】 ・対応回路：単相3線式、三相3線式 ・センサー構成：2CT ・定格電流：125A、250A、400A、630A 【共通仕様】 ・計測項目：交流電流、簡易電力、簡易積算電力量 ・通信方式：Modbus RTU（RS-485） ・取付方式：分割クランプ式 ・上位接続例：PLC、ゲートウェイBOX、監視ソフトウェアCEW-M4 簡易電力・簡易積算電力量は、設定した電圧値・力率値と計測電流から算出する参考値です。測定精度、適用ケーブル径、配線条件は各製品のカタログでご確認ください。
価格情報
お気軽にお問い合わせください。
納期
用途／実績例
【用途（想定）】 ・単相2線式設備の簡易電力量計測 ・単相3線式回路への2CT計測の導入 ・三相3線式の成形機や押出機の回路別計測 ・大型設備や補助設備の使用傾向の確認 ・設備別、ライン別、時間帯別の簡易電力量比較 ・省エネ施策や運用変更前後のデータ確認 ・PLC、ゲートウェイBOX、CEW-M4へのデータ連携
カタログ（2）
カタログをまとめてダウンロード
企業情報
ヘキサコア株式会社は、通信ビルやデータセンター向け設備、計測・監視システムの設計製造、販売を行っています。 世界全体としてサステナブルな社会を目指していく中で、通信やエネルギーは私たちの生活にとって必要不可欠な存在です。 ヘキサコアはお客様に寄り添える技術力とサポート体制で、安全かつ効率的な通信設備構築のお手伝いやエネルギー効率化を実現するソリューションをご提案します。 【お知らせ】 2023年4月1日、株式会社中央製作所から社名を変更しました。
