三相回路のエネルギーデータをライン別に集約・比較して管理を効率化
PAL-Plus typeE2×監視ソフトウェアCEW-M4｜ヘキサコア株式会社
複数の単相3線式・三相3線式回路を共通のWeb画面へ集約。ライン・設備群・期間別に整理し、使用傾向を比較できます。
単相3線式・三相3線式の設備回路が複数あると、回路ごとにデータを確認するだけでは、ライン全体の使用傾向をつかみにくく、履歴の整理やCSV作成にも手間がかかります。 「PAL-Plus typeE2」は、2つの電流検知部を1組で使用し、交流電流を計測。設定した電圧・力率から、簡易電力・簡易積算電力量を算出します。 取得したデータを監視ソフトウェア「CEW-M4」へ集約することで、複数回路を共通のWeb画面で一覧表示し、ライン別・設備群別・期間別のグラフ比較や履歴確認、CSV出力、仮想センサーによる集計に活用できます。 簡易電力量センサー「PAL-Plus typeE2」と監視ソフトウェア「CEW-M4」を活用し、個別回路ごとのエネルギー状況の把握に活用できます。 【課題】 ・複数の三相回路をライン別に整理したい ・回路ごとに分散した履歴をまとめたい ・比較、集計、CSV作成の負担を軽減したい 【導入の効果】 ・複数回路のデータをWeb画面へ集約 ・ライン、設備群、期間ごとの傾向を比較 ・履歴確認、集計、CSV出力を効率化
この製品へのお問い合わせ
基本情報

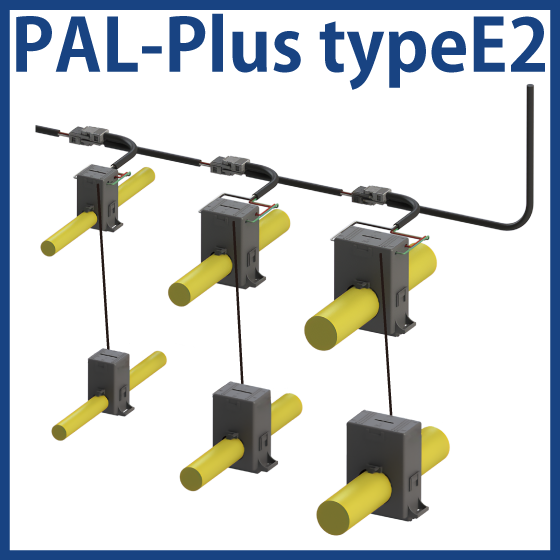

【PAL-Plus typeE2】 ・対応回路：単相3線式、三相3線式 ・電流検知部：2つを1組で使用 ・定格電流：125A、250A、400A、630A ・計測項目：交流電流、簡易電力、簡易積算電力量 ・通信方式：Modbus RTU（RS-485） ・取付方式：分割クランプ式 【監視ソフトウェアCEW-M4】 ・Webブラウザによるデータ表示 ・複数設備、複数回路の一覧表示 ・単独グラフ、比較グラフ ・計測履歴の確認 ・CSV形式でのデータ出力 ・仮想センサーによる四則演算、集計 ・Modbus/TCP、Modbus RTUなどに対応 簡易電力・簡易積算電力量は、計測した電流と設定した電圧値・力率値から算出する参考値です。
価格情報
お気軽にお問い合わせください。
納期
用途／実績例
【用途（想定）】 ・複数の単相3線式、三相3線式回路のデータ集約 ・成形機、押出機、プレス機などの設備別管理 ・複数設備で構成されるライン単位の使用傾向確認 ・主設備と補助設備を含む設備群単位の集計 ・ライン別、設備群別、時間帯別のグラフ比較 ・日別、週別、月別など期間ごとの履歴整理 ・運用変更や省エネ施策の実施前後の傾向比較 ・CSVを利用した社内報告や改善会議での情報共有 ・一部ラインでの運用確認後、複数ラインへの段階展開 ・確認が必要な回路や期間の絞り込み
