図面がなく現物しかない部品を複製したい。最新型3Dスキャナーで形状を計測し、鋳造・機械加工まで一貫して複製します

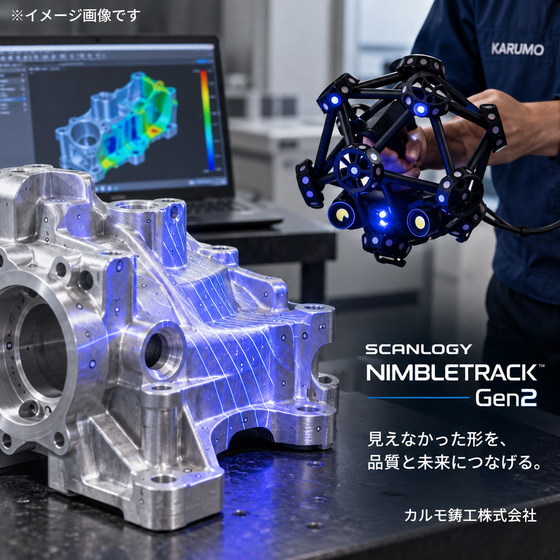

他社製品や生産終了品のように図面が手元になく、現物しかない部品の複製・代替品制作を断られた経験はありませんか。 図面のない部品を複製するには、現物の形状を高精度に計測し、3D CADデータへ逆解析する工程が必要です。計測精度が低いと、鋳造時の収縮を加味した型設計に反映できず、寸法が合わない複製品になってしまいます。 カルモ鋳工は非接触三次元デジタイザを含む最新型の3Dスキャナーで現物を高精度計測し、3D CADデータ化した上で木型設計から鋳造、機械加工、検査まで社内で一貫対応します。計測から量産までを社内で完結させることで、収縮量を踏まえた型設計に反映できます。 本製品は他社製品を、図面が無い状態から3Dスキャンで形状を取得し、鋳造・機械加工まで一貫して複製したリバースエンジニアリングの事例です。 工法別の損益分岐と小ロット対応の考え方をまとめた技術資料を無料進呈しています。下記よりダウンロードください。
この製品へのお問い合わせ
関連動画
基本情報
【スキャン設備】最新型3Dスキャナー・非接触三次元デジタイザ（偏差50〜80μ）で現物を高精度計測 【対応数量】1個から 【対応サイズ】50mm角〜1,000mm角 【対応材質】現物の材質に応じて選定 ・アルミ合金：AC2A／AC2B／AC3A／AC4A／AC4B／AC4C／AC4CH／AC4D／AC7A／AC8B（10材種） ・銅合金：CAC403／406／502／301／302／303／702／703（8材種） 【鋳造プロセス】生型／自硬性／アルカリフェノール／コールドボックス／金型 の5工法を社内保有 【機械加工】5軸マシニングセンタ15台、門型MC2台、立形MC3台、NC旋盤2台 【検査】接触式三次元測定機2台、非接触3次元デジタイザ1台（偏差50〜80μ） 【認証】ISO9001（2012年）／JIS Q 9100（2015年）／KEMS Step2 【お問い合わせ時にご用意いただくもの】 現物（実機部品）または現物のお写真。図面は無くても結構です。 NDA締結にも対応しております。
価格情報
現物をご提示いただければ3Dスキャンで形状を計測し、無料でお見積りします。 図面がない部品でも、収縮量を踏まえた型設計まで社内で完結するため、 複製品の寸法精度を確保できます。 1個からの製作に対応していり、型を社内製作することで少量でも初期費用を押えます。
価格帯
1万円 ~ 10万円
納期
~ 1ヶ月
※3Dスキャン・型設計を含む初回は最短3週間。形状の複雑さにより変動しますので、まずはご相談ください。
用途／実績例
【対応業界】自動車・CASE／鉄道／航空・宇宙／船舶／半導体・通信機器／ロボット／工作機械／農業機械／産業機械 【納入実績】 ■ 他社製産業機械部品のリバースエンジニアリング（AC4CH／図面なし・現物のみから3Dスキャンで複製） 最新型3Dスキャナーで形状計測し、収縮量を踏まえた型設計に反映 ■ 産業機械装置用ブラケット（AC4B-F／L250×W180×H80） 鋳造直後・加工後の寸法測定で鋳物精度と加工精度を一体保証 ■ 産業機械装置用ハウジング（AC4CH／L300×W600×H150／木型・砂型） 削り代を減らして反りを防止。厚肉部は冷やし金で引け巣を抑制 【こんな場面で使われています】 ・図面がなく現物しかない部品を複製したい ・生産終了品や他社製品の代替品を製作したい ・複製・リバースエンジニアリングを断られた ・木型費と一貫生産の両方を実現したい 【対応範囲外】 鑄鐵・鑄鋼は取り扱っておりません（アルミ合金・銅合金の専業です） 1,000mm角を超える大型鋳物はご相談ください"
